Без нормальной циркуляции воздуха в жилых помещениях создать комфортный для проживания микроклимат будет невозможно. Правильно разработанные и установленные вентиляционные системы частного дома позволяют стабилизировать уровень влажности, нормализовать температуру и удалить вредные примеси, образующиеся в результате жизнедеятельности человека.

Несмотря на кажущуюся сложность, эти инженерные сети можно сконструировать и своими руками. В этом вам поможет инструкция, приведенная ниже.

Система вентиляции дома: как достичь комфорта с минимальными затратами

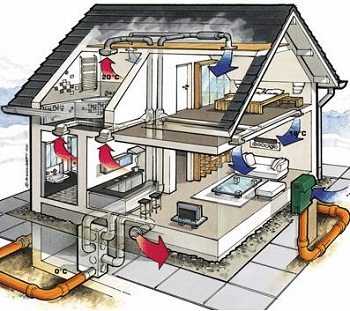

Вентиляционная система – одна из важнейших инженерных сетей дома

Оглавление:

Разновидности вентиляционных систем

Естественная

Этот тип вентиляции функционирует за счет перепада давления между заборным и выходным отверстиями. Благодаря этому создается естественная тяга воздуха без использования электрических вентиляторов.

Такой тип рассматриваемой инженерной сети подходит для домов из следующих материалов:

  • древесины;
  • кирпича;
  • бетонных блоков (в том числе ячеистых);
  • керамзита;
  • самана;
  • готовых монолитных бетонных элементов.

Система вентиляции дома: как достичь комфорта с минимальными затратами

Упрощенная схема естественной вентиляции

Принудительная

С помощью специального оборудования позволяет не только организовать эффективный ток воздуха, но и отфильтровать входящий поток, а также обеспечить его подогрев за счет рекуперации тепла в специальном блоке.

Принудительная вентиляция необходима в зданиях, возведенных из следующих материалов:

  • пенополистиролбетонных панелей;
  • многослойных элементов с внутренним утеплителем;
  • домов, построенных по каркасной (канадской) технологии.

Система вентиляции дома: как достичь комфорта с минимальными затратами

На фото – принудительная вентиляция с рекуператором тепла

Комбинированная

В этом случае конструируется естественная вентиляция, а принудительная вытяжка (установка вентиляторов) предусматривается лишь в отдельных помещениях, где обычной тяги в вентиляционных каналах недостаточно для обеспечения комфортного микроклимата или создания безопасной среды обитания.

К таким комнатам относятся:

  • кухня;
  • санитарные блоки;
  • технические и вспомогательные помещения (котельные, генераторные и так далее).

Система вентиляции дома: как достичь комфорта с минимальными затратами

Схема комбинированной вентиляционной системы

Проведение расчетов

Процесс самостоятельного монтажа вентиляции в доме несложен. Однако, для ее нормального функционирования необходимо правильно провести все необходимые инженерные расчеты.

Чтобы определить необходимые параметры воздуховодной сети следует принимать во внимание следующие факторы:

  • количество людей, которые постоянно находятся в помещениях дома, а также объем воздуха в жилых и нежилых помещениях;
  • наличие бытовых приборов, которым для функционирования необходим воздух, либо выделяющим в процессе своей работы вредные для человека вещества;
  • количество и конструктивные особенности отопительных элементов, которые также влияют на микроклимат в помещениях.

Система вентиляции дома: как достичь комфорта с минимальными затратами

Самостоятельно спроектировать вентиляцию достаточно сложно

Совет! Точный расчет необходимого объема чистого воздуха и, соответственно, параметров вентиляционной сети произвести самому очень сложно. Лучше поручить это дело проектной организации или взять за основу существующие типовые проекты и внести в них небольшие изменения, адаптировав к имеющимся условиям.

Самостоятельный монтаж вентиляции

Общие требования

Для того чтобы конструируемая вентиляция в частном доме максимально эффективно справлялась с возложенными задачами, при ее обустройстве необходимо соблюдать следующие требования:

  • предусмотреть наличие воздушных каналов для доступа свежего и удаления отработанного воздуха во всех без исключения помещениях (особенно если последние оборудованы герметичными полимерными окнами);
  • в сантехнических помещениях обязательно нужно установить вытяжные вентиляторы, которые начинают работать одновременно с включением электрического освещения;
  • в кухне целесообразно предусмотреть комбинированную вентиляционную систему: вытяжку с электровентилятором над плитой и обычный воздуховод под потолком;
  • целесообразно обеспечить приток свежего воздуха через специально обустроенные каналы под подоконниками или в оконных рамах;
  • при установке дровяных печей и каминов необходимо позаботиться о дополнительном поступлении свежего воздуха, так как открытое пламя потребляет большое количество кислорода.

Система вентиляции дома: как достичь комфорта с минимальными затратами

При монтаже вентиляции необходимо соблюдать требования СНиП

Естественная

Приток воздуха в помещение естественным путем происходит через следующие конструктивные элементы здания:

  • форточки или оконные проемы;
  • двери;
  • специально обустроенные вентиляционные каналы.

Система вентиляции в многоквартирном доме предусматривает подключение воздуховодов в квартире к общей шахте, которая оканчивается на техническом этаже и создает тягу, необходимую для удаления воздуха из помещения.

При монтаже системы естественной вентиляции в частном домостроении необходимо предусмотреть наличие вытяжного канала, верхний срез которого должен возвышаться над уровнем крыши как минимум на один метр. Кроме того, минимальная разница высот между заборным и выводящим отверстиями должна составлять около 5 метров. Только в этом случае будет создан нужный перепад давлений, обеспечивающий удаление воздуха.

Система вентиляции дома: как достичь комфорта с минимальными затратами

Форточка – часть системы естественной вентиляции

Помимо перечисленных выше особенностей, системы вентиляции для частного дома, использующие принцип естественного тока воздуха, должны отвечать следующим требованиям:

  • Минимальная площадь сечения основного выводящего канала не должна быть меньше 100 кв. сантиметров. Конкретное значение зависит от площади дома, количества помещений, используемого оборудования и множества других факторов.
  • Желательно остановиться на круглой форме вытяжной вентиляционной трубы, ведь согласно общеизвестным физическим законам, сила сопротивления движению воздуха прямо пропорциональна периметру воздуховода.
  • Если вытяжная шахта монтируется из кирпича или бетонных блоков, следует позаботиться, чтобы внутри нее отсутствовали наплывы раствора и другие препятствия, ухудшающие тягу. Наилучшим решением будет монтаж внутрь этого канала специальной оцинкованной трубы. Ее цена ненамного увеличит сметную стоимость строительства, а эффективность работы не заставит пожалеть о принятом решении.
  • Конструкция выводящего воздушного канала должна предусматривать возможность его периодического технического обслуживания. Неоценимую помощь в этом окажут ревизионные отверстия с крышками.
  • Верхний срез вентиляционной шахты нужно оборудовать дефлектором, защищающим ее от ветра, осадков, а также попадания внутрь посторонних предметов. Кроме того, для увеличения или уменьшения объема выпускаемого воздуха целесообразно поставить клапан, регулируемый вручную или при помощи автоматики.
  • Система вентиляции дома: как достичь комфорта с минимальными затратами

    Готовая система воздуховодов в частном доме

    Совет! По окончании монтажа не забудьте проверить работоспособность вентиляции. Для этого к вентиляционной решетке нужно поднести полоску газеты длиной в 20 и шириной в 2-3 см. Если она прилипнет к отверстию, тяга воздуха присутствует, а вентиляция будет успешно выполнять свои функции.

    Принудительная

    Схема системы вентиляции в частном доме, предусматривающая установку всасывающих и вытяжных вентиляторов, а также блока рекуперации тепла, наиболее эффективна и позволяет сэкономить значительное количество денежных средств на отоплении дома.

    Такая система проветривания обеспечивает нагрев поступающего воздуха за счет исходящих потоков, не допуская их смешивания. А наличие фильтрующих элементов препятствует проникновению в помещение пыли и вредных примесей.

    В состав вентиляционной сети с принудительным током воздуха входит следующее оборудование:

    • фильтры очистки поступающего воздуха;
    • устройства нагрева входящих потоков;
    • всасывающий и вытяжной вентиляторы;
    • блок рекуперации тепла;
    • электронная система управления инженерной сетью.

    Система вентиляции дома: как достичь комфорта с минимальными затратами

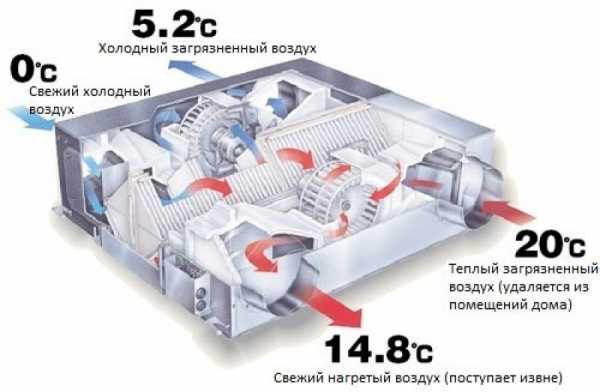

    Схема работы рекуператора тепла

    Перед приобретением нужных устройств необходимо выполнить несколько подготовительных действий:

  • Рассчитать объем используемого для проветривания воздуха.
  • Выбрать место для монтажа оборудования. Это может быть подвальное помещение или чердачное пространство, а также кладовка, чулан и так далее. Позаботьтесь об отсутствии влаги, которая может привести в негодность электронику вентиляционного оборудования.
  • Определитесь с местом установки заборного и вытяжного отверстия. Они должны располагаться далеко друг от друга, чтобы исключить засасывание в вентиляцию уже отработанного воздуха.
  • Совет! Вентиляционная система, как и другая сложная инженерная сеть, требует периодического технического обслуживания. Потому при выборе места для установки позаботьтесь о том, чтобы к важным узлам и агрегатам обеспечивался беспрепятственный доступ.

    Порядок работы

    Последовательность действий по конструированию вентиляционной системы частного дома такова:

  • В наружных стенах жилища проделываются отверстия для установки патрубков, через которые подключаются воздуховоды для всасывания и удаления воздуха.
  • Монтируемые патрубки должны быть снабжены наружными защитными решетками с обратными клапанами. Эти устройства препятствуют попаданию внутрь трубопроводов мелких предметов, насекомых и паров воды. Перед установкой детали целесообразно обернуть изоляционным материалом, предупреждающим промерзание в зимний период и уменьшающим шум при работе вентилятора.
  • Система вентиляции дома: как достичь комфорта с минимальными затратами

    Входной патрубок вентиляционной системы с вентилятором

  • В выбранном помещении размещается вентиляционная установка.
  • Входящий и выходящий патрубки соединяются с главным модулем при помощи воздуховодов. В труднодоступных местах допускается использование гибких деталей из многослойной фольги. Скрепление элементов друг с другом производится при помощи хомутов. Кроме того, можно комбинировать воздушные каналы из пластика и металла, а также использовать детали квадратного и прямоугольного сечения.
  • На этом же этапе производится разводка входящих и выходящих каналов по всем помещениям. Во избежание появления вибраций при работе, воздуховоды целесообразно прикреплять к полу, потолку или стенам при помощи специальных кронштейнов. При необходимости следует использовать тройники, переходники и другие фасонные детали.
  • Система вентиляции дома: как достичь комфорта с минимальными затратами

    Пример монтажа труб в подвесных потолках

  • Наиболее приемлемый и удобный вариант – укладка воздуховодов в подвесных потолках. При этом приточное и вытяжное отверстие желательно обустраивать в противоположных концах комнаты.
  • Оборудование по управлению системой вентиляции необходимо располагать в удобном месте. Также можно установить автоматическую систему, которая самостоятельно меняет параметры работы оборудования, опираясь на информацию, получаемую от внешних датчиков.
  • Система вентиляции дома: как достичь комфорта с минимальными затратами

    Блок управления вентиляционной системой

    Вывод

    Система вентиляции в частном доме – важная инженерная сеть, обустройство которой хотя и требует определенного количества знаний и умений, но вполне осуществимо и самостоятельно.

    Узнать больше обо всех нюансах этого процесса можно из видео в этой статье.
