Канализационная система представляет собой целый комплекс коммуникаций, функционирование которых зависит от множества факторов, и любая неисправность может представлять большую опасность вашему имуществу и окружающей среде. Установка обратного клапана на канализацию позволяет обезопасить систему за счет того, что устройство дает возможность двигаться сточным водам только в одном направлении, благодаря чему даже в случае возникновения засора жидкость будет удерживаться внутри труб.

Обратный канализационный клапан – виды устройств и принцип их действия

Клапаны для трубы ПВХ 110 мм можно приобрести практически в любом магазине сантехники

Оглавление:

Принцип работы и варианты исполнения изделий

Сама конструкция предназначена для того, чтобы исключить попадание сточных вод в помещения, так как жидкость при образовании засоров в системе и налета внутри труб имеет свойство двигаться по пути наименьшего сопротивления.

Система представляет собой достаточно простой механизм, состоящий из мембраны, рычага или другого узла, обеспечивающего движение жидкости только в одном направлении, и корпуса, который чаще всего оснащен крышкой для очистки от загрязнений.

В зависимости от особенностей внутреннего устройства все изделия можно подразделить на следующие группы:

  • Межфланцевые.
  • Шаровые.
  • Подъемные.
  • Поворотные.

Более подробно каждый из вариантов мы изучим в следующей главе.

Также при производстве могут быть использованы несколько видов материалов, рассмотрим особенности каждого из них:

Пластик Самый простой вариант, цена которого относится к самым бюджетным решениям. К достоинствам можно отнести простоту установки своими руками, так как изделие оснащено всеми необходимыми крепежными узлами, существует множество вариантов и на трубопроводы диаметром 50 мм, и на 110 мм, а именно эти размеры и являются основными при работах в частных домах и квартирах
Чугун Более дорогостоящий, но и более прочный вариант, который чаще всего используется на промышленных объектах. Весьма бюджетное решение, которое с каждым годом используется все реже из-за большой массы и склонности к коррозии
Бронза и латунь Очень привлекательный вариант для тех, кому необходимы высокая прочность и стойкость к агрессивным воздействиям, так как данные материалы практически не подвержены коррозии. Данное решение используется несколько реже других вариантов в силу значительной стоимости, тем не менее, подобные узлы можно встретить во многих системах
Нержавеющая сталь Без сомнения, самый дорогой, но и самый надежный вариант из всех рассматриваемых. Нержавейка способна противостоять практически любым веществам и сохраняет высокие эксплуатационные свойства на протяжении всего периода использования, который составляет несколько десятилетий

Обратный канализационный клапан – виды устройств и принцип их действия

Чугунный канализационный обратный клапан с электроприводом используется для трубопроводов больших диаметров на промышленных объектах

Особенности устройства разных видов изделий

Как отмечалось выше, можно встретить различные варианты компоновки изделий, при этом каждый из вариантов имеет свои особенности. Рассмотрим самые распространенные типы обратных клапанов и разберемся, в чем отличие того или иного варианта.

Межфланцевые клапаны

Этот вид устройств имеет следующие отличительные особенности:

  • Системы данного типа в основной своей массе имеют небольшие габариты и вес, что делает их установку и замену достаточно удобной и быстрой. Именно компактность зачастую играет ключевую роль при выборе конкретного варианта, так как часто имеет место дефицит пространства, особенно в небольших помещениях.
  • Еще одним несомненным преимуществом является наличие готовой для крепления конфигурации, ведь узлы закрепляются фланцами, которые необходимо приобрести. Кроме того, вариантов исполнения очень много: пластик, чугун, бронза, нержавеющая сталь.

Обратный канализационный клапан – виды устройств и принцип их действия

Канализационный обратный клапан 110 мм отличается компактностью и высокими показателями прочности

  • Самый распространенный в частной застройке вариант – дисковые клапаны, в которых жидкость удерживает специальная мембрана в форме диска, а вместо рычага использована пружина соответствующей жесткости, чтобы поток жидкости мог циркулировать только в одном направлении. Достаточно простая система, которую легко обслуживать.
  • Двустворчатые клапаны имеют свои особенности: система состоит из двух симметричных створок, которые открываются лишь в одну сторону благодаря специальной пружинной системе, которая и служит ограничителем. Особенности данной системы можно рассмотреть на фото ниже.

Обратный канализационный клапан – виды устройств и принцип их действия

Простая, но надежная система по праву заслужила широкую популярность среди специалистов

Важно!
Стоит помнить, что при ремонте изделий данной группы, который сопровождается снятием элемента, на его место необходимо ставить кусок трубы соответствующей длины и диаметра, чтобы работа канализации была бесперебойной.

Поворотные клапаны

Эта группа изделий имеет следующие особенности:

  • Главный рабочий узел – захлопка или золотник, укрепленный на рычаге. Движение потока воды с одной стороны поднимает механизм, а когда жидкость иссякает, рычаг закрывает полость и препятствует возврату жидкости обратно в систему.

Обратный канализационный клапан – виды устройств и принцип их действия

Такие системы чаще всего делаются в чугунном корпусе и применяются на системах с большими диаметрами

  • Для бытовых коммуникаций с небольшими объемами проходящих стоков канализационной системы чаще всего применяются простые варианты клапанов, которые действуют механически. У этого варианта есть большой недостаток: при значительных, часто прерывающихся потоках жидкости во время закрывания высока опасность гидроудара, который может вывести из строя не только клапан, но и всю систему.
  • Более совершенный вариант – безударный механизм, в котором возврат золотника производится очень плавно, благодаря чему гидроудар в системе не произойдет ни при каких обстоятельствах. У данного решения есть лишь один значительный недостаток: довольно высокая стоимость изделий, которая далеко не всегда оправдана при использовании в небольших системах.

Совет!
Помните, какой бы вариант вы ни выбрали, очень важно, чтобы продавец представил вам документы, подтверждающие качество изделия и его соответствие всем нормативным нормам, изложенным в соответствующих актах.
Иначе вы рискуете приобрести некачественный узел, который вряд ли защитит вашу систему.

Шаровые клапаны

Этот вариант является одним из самых широко распространенных среди частных застройщиков. Показателем надежности и долговечности этого решения является тот фактор, что шаровые узлы рекомендует к применению большинство специалистов, профессионально занимающихся данным видом работ.

Обратный канализационный клапан – виды устройств и принцип их действия

Шаровые клапаны – идеальное решение для трубопроводов малых диаметров

К достоинствам можно отнести следующие факторы:

  • У вас не возникнет проблемы,как установить обратный клапан на канализацию – направление потока указано на корпусе, и вы располагаете его так, как будут проходить сточные воды. Это очень удобно для тех, у кого нет опыта проведения подобных работ, ведь не нужна никакая инструкция по монтажу, все и так понятно.
  • Очень простая конструкция гарантирует высокую надежность и долговечность. В качестве мембраны выступает стальной шарик, а в качестве рычага – пружина. Такую систему практически невозможно сломать и вывести из строя.
  • В корпусе сверху расположена крышка, которая крепится двумя или четырьмя болтами. Сняв ее, можно быстро очистить систему от загрязнений и налета.

Обратный канализационный клапан – виды устройств и принцип их действия

Система очень легко чистится

Подъемные клапаны

У данного решения также есть ряд отличительных особенностей:

  • Основной рабочий узел – вертикальный подъемный клапан, который оснащен пружиной определенной жесткости для того, чтобы пропускать поток жидкости только в одном направлению

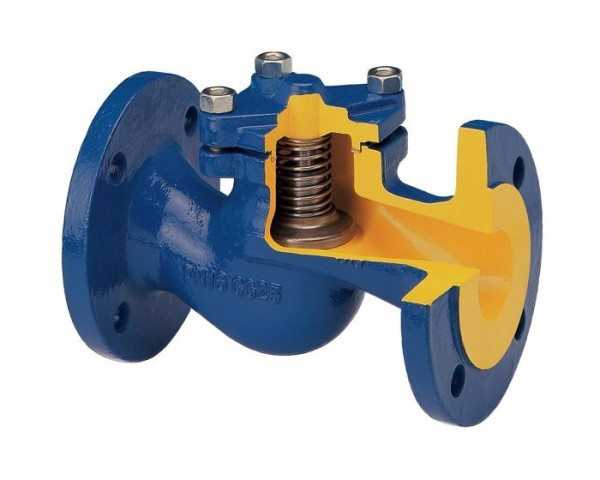

Обратный канализационный клапан – виды устройств и принцип их действия

Конструкция подъемного клапана имеет ряд отличий, которые являются как преимуществами, так и недостатками

  • Большим преимуществом является возможность прочистки и ремонта узла без разрыва трубопровода и необходимости вставки каких-либо элементов. Система очень легко обслуживается, но, стоит заметить, что и загрязняются подобные клапаны гораздо чаще.
  • Еще один плюс – возможность выбора оптимального способа крепления, существуют модификации, которые устанавливаются с помощью фланцев, резьбовым методом, а также с применением сварочного оборудования.

Важно выбрать оптимальный вариант, который подходит именно для вашей системы и для ваших условий эксплуатации. Поэтому лучше всего проконсультироваться с профессионалами для принятия наилучшего решения.

Кроме того, в системе может присутствовать не один, а два и более клапана, опять же все зависит от конфигурации трубопроводов.

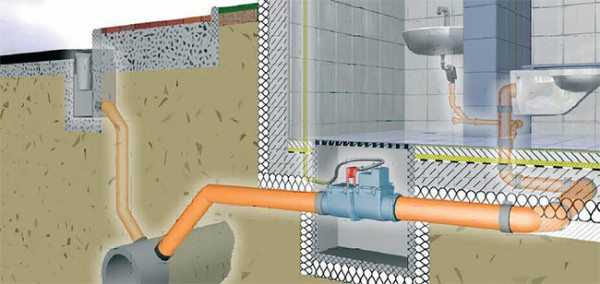

Обратный канализационный клапан – виды устройств и принцип их действия

Важно определить оптимальное положение узла в системе и обеспечить легкий доступ к нему для обслуживания и чистки

Вывод

Если вам важно собрать надежную систему, которая будет защищена от протечек в случае канализационных засоров в трубах, то обратный клапан обязательно должен присутствовать в системе коммуникаций. Видео в этой статье расскажет некоторые важные особенности рассматриваемой тематики.
