Слово «транзистор» образованно из двух слов: transfer и resistor. Первое слово переводится с английского как «передача», второе — «сопротивление». Таким образом, транзистор — это особого рода сопротивление, которое регулируется напряжением между базой и эмиттером (током базы) у биполярных транзисторов, и напряжением между затвором и истоком у полевых транзисторов.

Изначально названий для этого полупроводникового прибора предлагалось несколько: полупроводниковый триод, кристаллический триод, лотатрон, но в результате остановились именно на названии «транзистор», предложенном Джоном Пирсом, — американским инженером и писателем-фантастом, другом Уильяма Шокли.

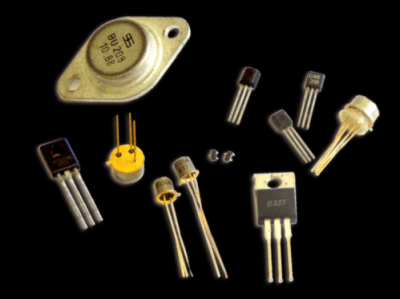

Для начала окунемся немного в историю, затем рассмотрим некоторые виды транзисторов из распространенных сегодня на рынке электронных компонентов.

Виды транзисторов и их применение

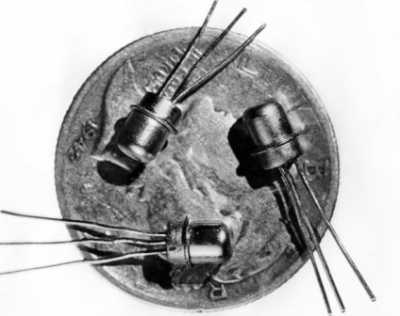

Уильям Шокли, Уолтер Браттейн и Джон Бардин, работая командой в лабораториях Bell Labs, 16 декабря 1947 года создали первый работоспособный биполярный транзистор, который был продемонстрирован учеными официально и публично 23 декабря того же года. Это был точечный транзистор.

Виды транзисторов и их применение

Спустя почти два с половиной года, появился первый германиевый плоскостной транзистор, затем сплавной, электрохимический, диффузионный меза-транзистор, и наконец, в 1958 году Texas Instruments выпустила первый кремниевый транзистор, затем, в 1959 году Жаном Эрни был создан первый планарный кремниевый транзистор, в итоге германий был вытеснен кремнием, а планарная технология заняла почетное место главной технологии производства транзисторов.

Справедливости ради отметим, что в 1956 году Уильям Шокли, Джон Бардин и Уолтер Браттейн получили Нобелевскую премию по физике «за исследования полупроводников и открытие транзисторного эффекта».

Виды транзисторов и их применение

Что касается полевых транзисторов, то первые патентные заявки подавались с середины 20-х годов 20 века, например в Германии физик Юлий Эдгар Лилиенфельд в 1928 году запатентовал принцип работы полевых транзисторов. Однако, непосредственно полевой транзистор был запатентован впервые в 1934 году немецким физиком Оскаром Хайлом.

Работа полевого транзистора в основе своей использует электростатический эффект поля, физически это проще, потому и сама идея полевых транзисторов появилась раньше, чем идея биполярных транзисторов. Изготовлен же первый полевой транзистор был впервые в 1960 году. В итоге, ближе к 90-м годам 20 века, МОП-технология (технология полевых транзисторов «металл-оксид-полупроводник») стала доминировать во многих отраслях, включая IT-сферу.

В большинстве применений транзисторы заменили собой вакуумные лампы, свершилась настоящая кремниевая революция в создании интегральных микросхем. Так, сегодня в аналоговой технике чаще используют биполярные транзисторы, а в цифровой технике — преимущественно полевые.

Виды транзисторов и их применение

Устройство и принцип действия полевых и биполярных транзисторов — это темы отдельных статей, поэтому останавливаться на данных тонкостях не будем, а рассмотрим предмет с чисто практической точки зрения на конкретных примерах.

Как вы уже знаете, по технологии изготовления транзисторы подразделяются на два типа: полевые и биполярные. Биполярные в свою очередь делятся по проводимости на n-p-n – транзисторы обратной проводимости, и p-n-p – транзисторы прямой проводимости. Полевые транзисторы бывают, соответственно, с каналом n-типа и p-типа. Затвор полевого транзистора может быть изолированным (IGBT-транзисторы) или в виде p-n-перехода. IGBT-транзисторы бывают со встроенным каналом или с индуцированным каналом.

Области применения транзисторов определяются их характеристиками, а работать транзисторы могут в двух режимах: в ключевом или в усилительном. В первом случае транзистор в процессе работы или полностью открыт или полностью закрыт, что позволяет управлять питанием значительных нагрузок, используя малый ток для управления. А в усилительном, или по-другому — в динамическом режиме, используется свойство транзистора изменять выходной сигнал при малом изменении входного, управляющего сигнала. Далее рассмотрим примеры различных транзисторов.

Виды транзисторов и их применение

2N3055 – биполярный n-p-n-транзистор в корпусе ТО-3. Популярен в качестве элемента выходных каскадов высококачественных звуковых усилителей, где он работает в динамическом режиме. Как правило, используется совместно с комплементарным p-n-p собратом MJ2955. Данный транзистор может работать и в ключевом режиме, например в трансформаторных НЧ инверторах 12 на 220 вольт 50 Гц, пара 2n3055 управляет двухтактным преобразователем.

Примечательно, что напряжение коллектор-эмиттер для данного транзистора в процессе работы может достигать 70 вольт, а ток 15 ампер. Корпус ТО-3 позволяет удобно закрепить его на радиатор в случае необходимости. Статический коэффициент передачи тока — от 15 до 70, этого достаточно для эффективного управления даже мощными нагрузками, при том, что база транзистора выдерживает ток до 7 ампер. Данный транзистор может работать на частотах до 3 МГц.

Виды транзисторов и их применение

КТ315 — легенда среди отечественных биполярных транзисторов малой мощности. Данный транзистор n-p-n – типа впервые увидел свет 1967 году, и по сей день пользуется популярностью в радиолюбительской среде. Комплементарной парой к нему является КТ361. Идеален для динамических и ключевых режимов в схемах малой мощности.

При максимально допустимом напряжении коллектор-эмиттер 60 вольт, этот высокочастотный транзистор способен пропускать через себя ток до 100 мА, а граничная частота у него не менее 250 МГц. Коэффициент передачи тока достигает 350, при том, что ток базы ограничен 50 мА.

Изначально транзистор выпускался только в пластмассовом корпусе KT-13, 7 мм в ширину и 6 мм высотой, но в последнее время можно его встретить и в корпусе ТО-92, например производства ОАО «Интеграл».

Виды транзисторов и их применение

КП501 — полевой n-канальный транзистор малой мощности с изолированным затвором. Имеет обогащенный n-канал, сопротивление которого составляет от 10 до 15 Ом, в зависимости от модификации (А,Б,В). Предназначен данный транзистор, как его позиционирует производитель, для использования в аппаратуре связи, в телефонных аппаратах и другой радиоэлектронной аппаратуре.

Этот транзистор можно назвать сигнальным. Небольшой корпус ТО-92, максимальное напряжение сток-исток — до 240 вольт, максимальный ток стока — до 180 мА. Емкость затвора менее 100 пф. Особенно примечательно то, что пороговое напряжение затвора составляет от 1 до 3 вольт, что позволяет реализовать управление с очень-очень малыми затратами. Идеален в качестве преобразователя уровней сигналов.

Виды транзисторов и их применение

irf3205 – n-канальный полевой транзистор, изготовленный по технологии HEXFET. Популярен в качестве силового ключа для повышающих высокочастотных инверторов, например автомобильных. Посредством параллельного включения нескольких корпусов представляется возможность построения преобразователей, рассчитанных на значительные токи.

Максимальный ток для одного такого транзистора достигает 75А (ограничение вносит конструкция корпуса ТО-220), а максимальное напряжение сток-исток составляет 55 вольт. Сопротивление канала при этом всего 8 мОм. Емкость затвора в 3250 пф требует применения мощного драйвера для управления на высоких частотах, но сегодня это не является проблемой.

Виды транзисторов и их применение

FGA25N120ANTD мощный биполярный транзистор с изолированным затвором (IGBT-транзистор) в корпусе TO-3P. Способен выдержать напряжение сток-исток 1200 вольт, максимальный ток стока составляет 50 ампер. Особенность изготовления современных IGBT-транзисторов такого уровня позволяет отнести их к классу высоковольтных.

Область применения — силовые преобразователи инверторного типа, такие как индукционные нагреватели, сварочные аппараты и другие высокочастотные преобразователи, рассчитанные на питание высоким напряжением. Идеален для мощных мостовых и полумостовых резонансных преобразователей, а также для работы в условиях жесткого переключения, имеется встроенный высокоскоростной диод.

Мы рассмотрели здесь только несколько видов транзисторов, и это лишь мизерная часть из обилия моделей электронных компонентов, представленных на рынке сегодня.

Так или иначе, вы с легкостью сможете подобрать подходящий транзистор для своих целей, благо, документация на них доступна сегодня в сети в виде даташитов, в которых исчерпывающе представлены все характеристики. Типы корпусов современных транзисторов различны, и для одной и той же модели зачастую доступны как SMD исполнение, так и выводное.
