Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

0

Согласитесь, даже самое оригинальное дизайнерское решение оформления интерьера ванной комнаты может сойти на нет из-за малоприглядных инженерных коммуникаций. Спасти ситуацию можно путем умелой маскировки непрезентабельных элементов.

При этом необязательно быть виртуозом в деле строительства — достаточно выбрать отделочные и строительные материалы, подготовить инструменты и запастись свободным временем.

Мы подскажем, как спрятать трубы в ванной, обеспечив при этом доступ для обслуживания системы. Изучив наши инструкции, вы самостоятельно сможете преобразить санузел, сэкономив деньги на услугах сантехников.

Оглавление:

Требования к материалам для заделки труб

Первое, что необходимо сделать, прежде чем приступить к заделке труб в ванной – определиться с подходящим материалом.

Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

Руководствоваться при выборе материала для скрытия труб в ванной комнате исключительно эстетической составляющей изделий не совсем правильно

Критерии, на которые стоит ориентироваться при выборе материала:

  • Легковесность. Чтобы конструкция не загромождала и без того ограниченное пространство, нужно подбирать материалы, для фиксации которых нет необходимости сооружать тяжеловесные каркасы. Можно задействовать обычные деревянные рейки или металлические профили.
  • Влагостойкость. Повышенная влажность для ванной комнаты является привычным явлением. Используемые при ее обустройстве материалы непременно будут подвергаться ее влиянию. Поэтому предпочтение стоит отдавать тем вариантам, которые не впитывают влагу и не деформируются при ее оседании на поверхности.
  • Устойчивость к воздействию химических реагентов. Без применения бытовой «химии» поддерживать чистоту в санузле довольно проблематично. При генеральной уборке помещения обработке подлежат все вертикальные и горизонтальные поверхности. А потому материалы, используемые для их облицовки, должны безболезненно переносить непосредственный контакт с бытовыми чистящими средствами.
  • Для скрытия коммуникаций в санузле отлично подходят декоративные МДФ плиты, стеновые панели из пластика, листы влагостойкого гипсокартона.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    В облицовке стеновых конструкций интересно будут смотреться плиты декоративного оргалита, покрытые слоем меламинового ламината, и гипсовые 3D панели

    Разнообразные текстуры популярных в последние годы гипсовых 3D панелей способны имитировать дерево, кирпич, мозаику и создавать на стенах причудливые узоры.

    Важный момент: независимо от типа облицовочного материала, прежде чем закрывать трубы, стоит убедиться в их надежности. Закрыв трубопровод, который имеет дефекты, велик риск того, что в скором будущем придется в аварийном порядке разбирать конструкцию.

    Возможные способы маскировки

    Вариантов, подсказывающих, как можно скрыть трубы в ванной, существует немало. Они различаются по форме и предназначению возводимой конструкции, а также типам используемых материалов. Предлагаем рассмотреть наиболее популярные среди них.

    Галерея изображенийФото из Маскировка труб в ванной комнате, туалете и совмещенном санузле позволяет наиболее рациональным способом скрыть непривлекательные коммуникации Сооруженные вокруг трубопроводов конструкции идеально скрывают места подключения труб к централизованным коммуникационным системам Популярные среди владельцев квартир и частных домов короба отлично скрывают трубопроводы, а также точки подключения запорной и регулирующей арматуры Маскировочные конструкции сооружаются так, чтобы был беспрепятственный доступ для проверки счетных приборов и обслуживанию узлов систем Конструкции, скрывающие коммуникации, преимущественно устраивают за защиты и маскировки водопроводных труб и элементов систем водоснабжения В совмещенных санузлах закрывают канализационные стояки и участки подключения к ним сантехнического оборудования Закрывать и защищать от воздействия влаги принято вентиляционные системы и климатическую технику В грамотно обустроенных санузлах и ванных комнатах производится комплексная маскировка коммуникаций, для устройства которой разрабатывается проект. В крайнем случае составляется схема Обустроенная ванная комнатаДекорирование участков подключенияКак закрыть участки подключения арматурыЛюк для обслуживания счетных приборовВариант маскировки водопроводнях трубДекор и защита канализационного стоякаГипсокартонный короб для вентиляцииКомплексная система маскировки коммуникаций

    Способ #1. Сооружение короба из гипсокартона

    Гипсокартон – практичный и удобный в работе материал, с помощью которого легко решать множество задач по оформлению интерьера и перепланировке помещения. Пригодится этот материал и для того, чтобы как можно эстетичнее закрыть трубы в туалете и ванной.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    Поскольку ванная комната – помещение, где преобладает повышенная влажность, при ее обустройстве применяют только влагостойкие листы гипсокартона

    Главное отличие влагостойкого гипсокартона от традиционного аналога: его покрытие пропитано импрегнированными и антигрибковыми составами. Внешне материал отличается только по цвету: влагостойкие ГКЛ окрашены в зеленый оттенок.

    Основой для короба из гипсокартона выступает каркас, собранный из стоечных профилей размером 27 х 60 мм и направляющих размером 26 х 27 мм.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    При сооружении короба первым делом устанавливают металлический каркас, к нему крепят предварительно нарезанные по размерам отрезки гипсокартонных листов, а затем укладывают плитку

    Декоративный короб сооружается в несколько этапов:

    1. На поверхности пола и стен наносят разметку. Определив вдоль вертикальной поверхности самую выпирающую точку на коммуникациях, отступают от нее 3-5 см и проводят черту. По такому же принципу выполняют разметку горизонтальной поверхности.
    2. Вдоль проведенной линии посредством дюбелей фиксируют рейки направляющего профиля. К ним крепят поперечины из стоечного профиля. Элементы соединяют посредством установки фиксаторов-крабов, размещая их на расстоянии в 15-20 см.
    3. Для амортизации конструкции в местах прилегания каркаса к коммуникациям прокладывают специальную ленту.
    4. Каркас обшивают полосами гипсокартона. Монтируя листы, важно следить, чтобы фасадная часть располагалась снаружи. При закручивании саморезов шляпки необходимо «утопить» в материал в пределах одного миллиметра.
    5. Оформляют дверцу для короба. В готовой конструкции вырезают отверстие под технический люк. Чтобы сделать его невидимым, вырезанную заготовку-дверцу сажают на петли и покрывают вместе с корпусом короба финишной отделкой.
    6. Поверхность короба затирают терочкой и оштукатуривают, тщательно заделывая все швы.

    Чтобы усилить прочность углов короба перед нанесением шпаклевки, их лучше оснастить перфорированными уголками. А чтобы состав лучше ложился на стыки листов, перед началом работ с их кромок рекомендуется снять небольшую фаску.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    Выбирая материал для финишной отделки гипсокартона, будь то кафельная плитка, краска или обои, руководствуются общей стилистикой помещения

    Если короб используется для декорирования труб системы отопления или горячего водоснабжения, в верхней его части необходимо проделать несколько отверстий. Через них в помещение будет поступать теплый воздух.

    Чтобы в случае возникновения протечки быстро обнаружить ее, в нижней части короба следует предусмотреть маленькое отверстие.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    Для отделки гипсокартонного короба практичнее применять краски на основе латекса – они устойчивы к выгоранию и не боятся воздействия влаги

    При фиксации профиля к полу важно стараться, чтобы в момент сверления не произошло смещение, поскольку любая погрешность может сказаться на качестве конструкции.

    Если стены и пол ванной облицованы плиткой, при сверлении покрытия будьте крайне внимательны, поскольку под действием надавливающе-вращательных движений оно может раскрошиться. Чтобы исключить такую неприятность, на область сверления нужно наклеить отрезок скотча, а при работе с дрелью число оборотов свести до минимума.

    С помощью короба из гипсокартона можно обустроить и экран под ванной. Разнообразие способов маскировки пространства под ванной представлено в этой статье.

    Шаги маскировки коммуникаций в ходе установки подвесного унитаза в смешанном санузле представит следующая подборка фото:

    Галерея изображенийФото из В представленном нами примере водопроводные трубы частично прокладываются в фальшь-стене из гипсокартона. Частично они и полностью стояки будут закрыты коробом. Перед началом работ трубопроводы должны быть проверены на герметичность, при необходимости отремонтированы Далее производится установка инсталляции, на которую подвешивается бачок и временно монтируется чаша унитаза. Бачок подключают к водопроводной линии, к канализации подключается выпуск Для обслуживания подвесной сантехники, проведения осмотров узлов и счетчиков над сантехническим бачком устраивают ревизионный люк Затем чашу унитаза снова снимают, чтобы выполнить сплошную обшивку металлического каркаса листами гипсокартона Завершив обшивку каркаса, углы и точки крепежа обрабатывают мастикой для выравнивания и обеспечения герметичности. После чего производится фиксация чаши унитаза Поверх гипсокартонных фальшь-стен и короба укладывается керамическая плитка в соответствии с заранее сделанным проектом отделки санузла В процессе кладки плитки производится подрезка ее элементов с целью формирования точного абриса технологических отверстий После укладки плитки производится заполнение швов герметичной затиркой. Все проблемные стыки заполняются силиконовым герметиком Шаг 1: Подготока коммуникаций к установке унитазаШаг 2: Установка подвесного и примерка чаши унитазаШаг 3: Устройство ревизионного люкаШаг 4: Обшивка каркаса из металлического профиляШаг 5: Фиксация чаши подвесного унитазаШаг 6: Облицовка гипсокартона плиткойШаг 7: Подрезка плитки для функциональных отверстийШаг 8: Финишные работы по отделке санузла

    Способ #2. Декорирование с помощью плитки

    Этот способ очень похож на обшивку труб гипсокартоном. Но он предполагает больший объем трудозатрат. Главное преимущество короба из плитки – удачное сочетание эстетических качеств и отличной влагоустойчивости конструкции.

    Рассмотрим, как заделать канализационные и водопроводные трубы в ванной с помощью керамической плитки.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    Короб из плитки способен гармонично вписаться в общую облицовку санузла, сделав коммуникации практически незаметными и создав при этом дополнительную площадь для сберегания нужных в хозяйстве мелочей

    Основой для изготовления короба может выступать как деревянный, так и металлический каркас. При использовании деревянных элементов перед началом работ их необходимо обработать влагоотталкивающим составом.

    Для упрощения задачи и предупреждения ошибок монтажа лучше составить эскиз будущей конструкции, на котором нужно указать размеры и обозначить места креплений элементов.

    Ориентировочный порядок действий:

    1. Производят обмер зоны прохождения водопроводных и канализационных труб.
    2. Из деревянных реек или металлических профилей сооружают каркас, фиксируя его к полу, стенами потолку.
    3. Каркас обшивают влагостойкой фанерой или листами ДСП.
    4. На лицевой стороне конструкции делают отверстие под технический люк.
    5. Фанеру оклеивают армирующей сеткой.
    6. Сверху сетки укладывают плитку. Ею же оклеивают и сервисный лючок.
    7. Межплиточные швы затирают и покрывают антигрибковой мастикой.

    Форму возводимого короба во многом определяет тип прокладки труб. Можно соорудить выступ, под которым удобно прятать канализационные трубы совмещенного санузла. В этом случае в него можно даже вмонтировать инсталляцию унитаза.

    При желании короб можно и вовсе вывести до уровня раковины. Такое решение даст возможность не только скрыть все неприглядные коммуникации, но и обеспечить дополнительное место под хранение бутылочек с бытовой химией.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    Для прикрытия ревизионного люка удобно использовать готовые пластиковые дверцы, которые представлены в продаже в широком цветовом и размерном ассортименте

    Обустройство ревизионного люка является необходимым условием, если декорируемая часть трубопровода оснащена вентилями, счетчиками или любыми другими элементами оборудования.

    Маскировка труб плиткой и мозаикой уместно смотрится в санузлах, особенно если из такого же материала сделан экран ванной.

    Способ #3. Закрытие пластиковыми панелями

    Декоративные панели из пластика – простой в исполнении и при этом недорогой по стоимости вариант скрытия коммуникаций. Представленное на строительном рынке широкое разнообразие видов, расцветок и вариантов исполнения позволяет создать конструкцию, которая гармонично дополнит уже обустроенный интерьер.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    Конструкции из пластиковых панелей удобны еще и в том плане, что все их элементы взаимозаменяемы – это намного упрощает задачу при необходимости частичной разборки сооружения

    Единственным недостатком пластиковых панелей является низкая огнестойкость. Хоть многие производители и гарантируют самозатухание изделий, но дым страшен им не меньше, чем открытый огонь. Поэтому в санузле, трубы которого задекорированы пластиковыми панелями, нужно остерегаться не только огня, но и обычного курения.

    Монтаж пластиковых панелей осуществляется на заранее собранный каркас, основой для изготовления которого выступают все те же металлические профили. Перед тем как обшивать каркас, сначала к нему прикрепляют саморезами стартовый молдинг.

    Нередко в сооружении каркаса под крепление пластиковых панелей предпочитают использовать пиломатериалы. Они проще раскраиваются и обрабатываются, чем металлический профиль:

    Галерея изображенийФото из Крепление пластиковых панелей производится на каркас, выполненный из бруска или металлического профиля. С пиломатериалами проще и легче работать Каркасы коробов и фальшь стен под пластиковые панели устраивают с вентиляционным зазором. Он обеспечит отвод конденсата, выпадающего на отделке и конструкциях в ванной комнате Короба в местах с предполагаемой высокой нагрузкой собирают из доски Если пластиковые панели планируется устанавливать на потолок, под них точно так же сооружают каркас из бруска или металлического профиля Сооружение фальшь-стены и смежных каркасовВентилируемый принцип конструкцииКаркас для короба вокруг смесителяОбустройство потолка в ванной

    Чтобы головка самореза не была видна, фиксацию производят через полку, перекрываемую следующей панелью. В планку поочередно заводят предварительно нарезанные заготовки плит, «нанизывая» ряд за рядом. Каждую панель задвигают по максимуму до конца, для надежности фиксируя свободную сторону саморезами.

    При состыковке соседствующих панелей важно следить, чтобы их кромки плотно заходили в замки установленных элементов. На завершающем этапе монтажа устанавливают внешний молдинг. Такими же планками отделывают стыки каркаса с потолком и полом.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    Чтобы придать стеновым конструкциям нотки оригинальности, используйте при их облицовке не только однотонные панели, но и варианты комбинированной расцветки

    Способ #4. Вариант с применением жалюзи

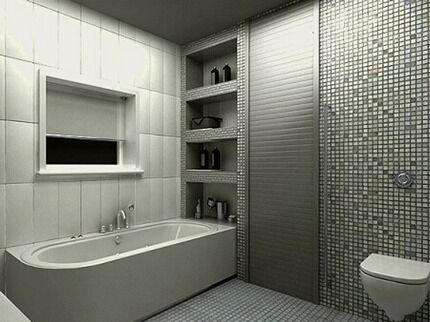

    Хотите сделать трубы коммуникаций незаметными, но при этом оставить к ним свободный доступ? Жалюзи и рольставни помогут в решении поставленной задачи. Чтобы добраться до вентиля или счетчика, нужно лишь одним движением руки приподнять шторку, обеспечив полноценный доступ к оборудованию.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    При обустройстве санузла лучше всего использовать жалюзи, ламели которых выполнены из пластика или алюминия – эти материалы наиболее устойчивы к воздействию влаги

    Главное достоинство таких конструкций в том, что они не «съедают» пространство санузла, а потому подходят для помещений любых размеров. Если ширина перекрываемого проема менее 52 см, применяют самый простой вариант систем на шнуровом механизме. Для более широких проемов – системы, оснащенные пружинными механизмами.

    Галерея изображенийФото из Веский недостаток применения роль-ставен и жалюзи заключается в том, что замаскировать с их помощью можно только стояки и вертикальные участки трубопроводов Применение жалюзи и роль-ставень — самый быстрый и легкий способ декорации, имеющий как достоинства, так и недостатки Жалюзи и роль-ставни не защищают приборы, арматуру и трубы от воздействия воды, зато обеспечивают быстрый доступ к техническим узлам и счетчикам Кроме конструкций с раздвижными ламелями в сфере декорирования труб в ванных и санузлах применяются рулонные шторы с водоотталкивающей пропиткой Маскировка только вертикальных участков трубопроводаОперативный и дешевый способ декораБыстрый доступ к узлам и счетчикамРулонные шторы в обустройстве санузлов

    Планируя установить моторизированную систему на электрокарнизе, конструкцию располагают таким образом, чтобы двигатель размещался в герметичном корпусе.

    В качестве опоры для установки рольставней может выступить:

  • гипсокартонная конструкция;
  • пластиковый короб;
  • фальшь-стена.
  • Существует два варианта монтажа: с размещением короба внутри и установкой его снаружи. Первый применяют в том случае, если есть возможность сделать в проеме соответствующее углубление. Второй выбирают, когда коммуникации расположены в непосредственной близости от проема.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    Ключевое условие, которое гарантирует безупречную работу жалюзи – проем должен иметь правильную геометрию: две строго параллельные друг другу вертикальные поверхности и две горизонтальные

    Даже незначительные перекосы конструкции не позволят полотну свободно съезжать по рельсам, что повлечет за собой быстрый выход системы из строя. Предупредить эту проблему можно посредством выравнивания поверхностей или путем сооружения короба.

    При монтаже ручной модели с ручным приводом первым делом выполняют сборку короба в соответствии с инструкцией производителя и установку внутреннего вала. Затем производят закрепление кассеты в зависимости от особенностей проема на потолке или стене.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    Место внутри проема, скрытое за полотном, можно оборудовать как шкафчик, на полочках которого удобно хранить разного рода тюбики и бутылочки

    Сделать деталь для закрытия нижней части проема с тем, чтобы зашить место прохождения горизонтальной канализационной трубы, несложно. Нужно в соответствии с шириной проема выпилить из ДСП заготовку. Ее следует оснастить выемкой для подвода к унитазу.

    При определении высоты детали ориентируются на длину полотна. Так для проема высотой в 240 см при длине конструкции, включающей короб с полотном в 180 см, потребуется вырезать деталь высотой в 240-180=60 см.

    Радикальный способ скрытия труб

    Один из самых трудоемких способов — разводка труб в ванной скрытым способом. Но он дает возможность «убить сразу двух зайцев»: спрятать неприглядные коммуникации и сделать санузел более просторным.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    Выбирая радикальный способ скрытия труб учитывайте, что, согласно строительным нормам, не допускается штробить кирпичные и тонкостенные перегородки панельных домов

    Помимо трудоемкости ключевым недостатком этого способа является невозможность быстро добраться до труб в случае возникновения аварийной ситуации.

    При реализации метода очень важно предусмотреть меры, которые минимизируют риск протечек:

  • никаких разъемных соединений в стене быть не должно;
  • для прокладки применять полипропиленовые трубы и фитинги, которые удобно спаивать в одно целое;
  • штробы для прокладки горячих и холодных труб надо оснастить рукавами из термофлекса или поролона.
  • Применение рукава, выполненного из изоляционного материала, избавит холодные трубы от образующегося конденсата, и позволит горячим трубам расширяться под действием температуры.

    Маскировка горизонтально проложенных труб

    Закрыть горизонтальные коммуникации в туалете или ванной проще всего путем сооружения короба с обшивкой из ДСП, фанеры или пластика. Для создания такой конструкции на противоположных участках стены выполняют разметку.

    Как спрятать трубы в ванной: обзор лучших способов маскировки трубопровода

    Определяя длину отступа, ориентируются на самые выступающие точки по всей протяженности трубопровода, включая его самые дальние участки

    Вдоль разметочной линии с помощью саморезов крепят направляющий профиль. В него вставляют перемычки, выдерживая равноудаленное расстояние в 60 см. К собранному каркасу крепят предварительно нарезанные заготовки.

    При желании можно соорудить съемную конструкцию. Для этого в соответствии с высотой и шириной труб вырезают доски для создания вертикальной и горизонтальной плоскости. Их скрепляют между собой перпендикулярным «уголком». Собранную конструкцию просто ставят над местом размещения труб.

    Кроме вышеизложенных вариантов маскировки труб в ванных комнатах существуют оригинальные варианты:

    Галерея изображенийФото из Применение шнуров и канатов из джута в декоративном оформлении позволяет решить две задачи — сделать из трубы интересный арт-объект и обеспечить теплоизоляцию. Она требуется, если между ветками холодного и горячего водоснабжения меньше 10 см Можно назвать уже привычным способом оформления стояков в смешанных санузлах и ванных комнатах — стилизацию стояков под стволы деревьев Выбирая вариант декора для труб, особенно стальных и чугунных, важно учесть необходимость беспрепятственного отвода конденсата с поверхности. Иначе в помещении заведется черная плесень Лучшим выходом является устройство короба или установка кожуха с вентиляционным зазором. Беспрепятственный отвод конденсата продлит службу трубопровода и предотвратит зарождение грибка Использование жгутов и шнуровОформление стояков в виде ствола дереваНетривиальный вариант маскировки трубопроводаУстановка декоративного кожуха

    Выводы и полезное видео по теме

    Чтобы спрятать трубы, подойдут такие материалы, как пластиковые панели, гипсокартонные листы или жалюзи. Особенности монтажа конструкций в следующих видеороликах.

    Закрываем трубы гипсокартоном:

    Изготовление короба из пластиковых панелей:

    Монтаж шкафа с жалюзи:

    Проявив немного фантазии и приложив некоторые усилия, получится скрыть любые неприглядные коммуникационные системы или задекорировать их, превратив в оригинальное украшение интерьера.

    Подыскиваете нестандартный способ маскировки труб в ванной? Или есть опыт «декора» коммуникаций? Оставляйте, пожалуйста, комментарии к статье и задавайте вопросы. Форма для отзывов расположена ниже.
