Армирование ленточного фундамента
Рубрика: Фундамент
Ленточный фундамент — прочная, но экономичная конструкция, которая укладывается под всеми несущими стенами здания. Такой фундамент необходим, чтобы правильно и равномерно распределить вес здания по всему периметру, предохраняя его от перекосов или проседания, хорошо сопротивляется вспучиванию почвы под строением (См. Монолитный мелкозаглубленный ленточный фундамент).
- Зачем армировать фундамент?
- В фундаменте могут появиться трещины, причинами которых становятся:
- Армирование ленточного фундамента можно проводить при помощи:
- Несколько простых, но нужных советов
- Армирование ленточного фундамента
- Познавательное видео по теме
- Последовательность армирования
- Альтернативные способы армирования
Оглавление:
Зачем армировать фундамент?
Сборный или монолитный ленточный фундамент отличается большой длине при относительно маленькой ширине, поэтому в железобетонной ленте могут возникать продольные деформации (растяжения).
К содержанию ↑
В фундаменте могут появиться трещины, причинами которых становятся:
- Неправильно рассчитанный вес стен.
- Боковые касательные силы, действующие на основание в мороз.
- Низкое качество бетона.
Любой дефект, возникший в бетонном основании, может привести к постепенному разрушению дома. Чтобы придать фундаменту прочность, увеличить срок его службы, используют армирование.
Армирование ленточного фундамента можно проводить при помощи:
- Армокаркасов.
- Строительных скоб.
- Стеклосеток.
- Арматурных «лягушек» и т.д.
После проведения правильного армирования, получается очень мощная и надежная опора, способная вынести довольно тяжелый вес стен, не боящаяся температурных перепадов. Сталь, помещенная внутрь бетона, способствует устранению растяжения, забирая на себя растягивающую нагрузку. Фундамент становится устойчивее, прочнее.
К содержанию ↑
Несколько простых, но нужных советов
- Перед началом строительства следует точно вычислить нагрузку, которая будет приходиться на каждый участок фундамента. Расчет должен учитывать вес материалов, которые пойдут на возведение стен, перекрытий, кровли. Для более северных районов не лишним будет учесть вес снега, который зимой может скапливаться на крыше.
- Не каждый грунт может выдержать большие нагрузки. Как правильно определить, можно ли строить дом на конкретном грунте? Нужно полный вес всего здания разделить на площадь, которую займет опора. Для каркасного дома получится около 2,88 кг/см2. Считается, что несущая нагрузка на любой сухой грунт равняется примерно 2 кг/см2. Если нет более точных сведений (их можно получить у местных геодезистов), то следует равняться на эту цифру. При подозрении, что грунт не выдержит такой нагрузки, следует увеличивать размеры фундамента, а затем снова пересчитывать его вес.
- Арматурный каркас из рифленых стержней должен состоять минимум из пары рядов прутьев, одни из которых располагаются ближе к верху, а другие к низу ленты. Количество горизонтальных полос определяется, исходя из глубины, на которую залегает фундамент. Величину промежутков между прутьями определяет СНиП 52-01-2003. Данные расчеты помогут правильно определить, сколько арматуры нужно. Более точные расчеты можно найти в статье (Расчет арматуры для ленточного фундамента).
- Арматурные стержни должны быть строго перпендикулярны. Их можно сваривать между собой или связывать.
К содержанию ↑
Армирование ленточного фундамента
При определенной сноровке можно залить и армировать фундамент своими руками. Работа по устройству ленточного основания начинается с рытья траншеи и установки деревянной опалубки.
Познавательное видео по теме
Это короткое трехминутное видео покажет в общих чертах, как выглядит процесс проведения работ:
Чтобы дерево не впитывало влагу, его можно защитить пергаминов, прикрепляя его при помощи степлера. При желании можно установить разборную металлическую опалубку или несъемную, которая, одновременно, будет служить утеплителем.
К содержанию ↑
Последовательность армирования
Армирование ведут в такой последовательности:
- На дно вырытой траншеи высыпают песок (примерно 10-20 см) и хорошо его утрамбовывают, проливая водой.
- Чтобы готовый каркас не лежал на земле, поверх песка выкладывают слой щебня или битого кирпича: примерно 10-15 сантиметров.
- Как только подложка будет готова, можно приступать к вязке армокаркаса. Как это сделать правильно, можно прочитать на сайте в ст. (Как правильно вязать арматуру для фундамента).
- Готовый каркас укладывают на дно траншеи, связывая внутренние углы вязальной проволокой, а внешние укрепляя уголками. Хорошо, если существуют чертежи каркаса и схема фундамента. Если же их нет, придется руководствоваться советами и рекомендациями опытных строителей. Обязательное требование: весь армокаркас должен полностью размещаться внутри бетона и не выступать наружу.
- При помощи уровня выравнивают каркас строго по горизонтали. Высота готового фундамента из-за особенностей грунта, вероятнее всего, может быть разной, но каркас должен располагаться горизонтально независимо от неровностей почвы.
- В стены траншеи забивают штыри, которые будут укреплять каркас: во время заливки они не позволят ему сдвинуться с места. Они, как абсолютно все составляющие арматуры, должны иметь ребристую структуру. Длина штыря должна быть 30-40 см, а шаг между ними — около двух метров.
- К штырям при помощи вязальной проволоки плотно привязывают каркас.
- В итоге каркас должен расположиться таким образом: по 10 сантиметров от каждой стены и дна траншеи, 20 сантиметров до уровня земли.

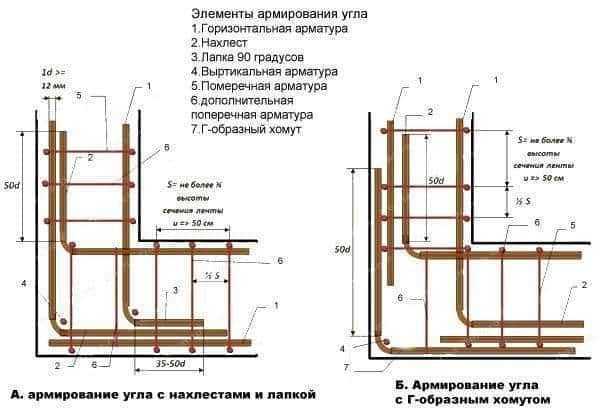

ВАЖНО! На углы ленточных фундаментов воздействуют разнонаправленные силы сжатия и напряжения. Поэтому стержни должны быть соединены между собой так, чтобы передавать силовые воздействия от бетона к арматуре и от прута к пруту. Если арматурные стержни в углах будут соединены простым «перекрестием», что в этих местах будет появляться напряжение, в результате которого углы смогут отколоться. Стержни обязательно нужно сгибать под прямым углом, чтобы они прочно скреплялись между собой.
- На следующем этапе нужно подготовить места для будущих коммуникаций. В местах, где будет проходить вентиляция и канализация, устанавливают и закрепляют трубы.
- Теперь можно переходить к заливке фундамента (См. Марка бетона для ленточного фундамента). Его можно подавать в траншею по желобам: так бетон будет ровнее. Смесь обязательно уплотнять при помощи вибратора до такой степени, чтобы в ней не оставалось пустот. Смесь заливают слоями примерно по 20 см, уплотняют, наливают следующий слой. Хорошо, если есть возможность весь фундамент залить за один день.
- Когда бетон окончательно высохнет, опалубку снимают, а фундамент покрывают гидроизолятором, приклеивая его битумной мастикой.
Грамотное армирование бетонной ленты гарантирует прочность фундамента, хорошую несущую способность и долговечность.
К содержанию ↑
Альтернативные способы армирования
Профессор В.В.Сажин в своей книге: «Не зарывайте фундаменты вглубь» рекомендует укреплять фундаменты не арматурой, а строительной металлической сеткой с ячейками 200х200мм, которая усиливается через каждые полметра вертикальными прутьями. Ее устанавливают в верхней и нижней части будущего фундамента.
Для укрепления и усиления углов обязательно используются дополнительные диагональные крепления. На приведенной схеме показано, как правильно это делать. Цифрой 1 обозначены поперечные стержни, цифрой 2 — стержни, которые усиливают угловой стык. Первая схема демонстрирует, как можно армировать Т-образный стык, а вторая — Г-образный.
В некоторых случаях бетон армируют углеволокном. Этот линейно-упругий материал отлично подходит для внешнего армирования. Применяется этот способ чаще всего для усиления уже построенных фундаментов с целью их восстановления или усиления несущей способности. Для армирования фундаментов, расположенных ниже нулевой отметки залегания может быть использована арматура из углепластика (См. Пластиковая арматура: Отзывы).
