Популярные ныне линейный светодиодные лампы смогли уверенно потеснить люминесцентные, постепенно уходящие в прошлое. Выпуск диодок активно нарастает, потому что они привлекают практичностью и отличными эксплуатационными качествами. Однако ассортимент пока мало известен покупателю. Согласны?

Все об конструктивных особенностях, преимуществах и недостатках, разновидностях трубчатых LED-ламп вы узнаете из предложенной нами статьи. Мы расскажем, как найти лучший для вас вариант, опираясь на характеристики. Домашние мастера у нас найдут руководство по установке светодиодных приборов вместо отслуживших люминесцентных.

Оглавление:

Отличительные черты светодиодов

Светодиодные (LED) источники света постепенно занимают место люминесцентных ламп. У них есть все шансы на полное вытеснение других технологий освещения. Отличительные характеристики заключены в экономичности, особенностях устройства и продолжительном сроке службы.

К тому же диодки не требуют особых мер по утилизации. В отличие от них люминесцентные линейные лампы, массово применяемые ранее на предприятиях, в зонах торговли и офисах, нуждаются в специфической утилизационной процедуре, т. к. в них содержится ртуть. Тогда как с обзорными образцами эта статья расходов нивелируется.

Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

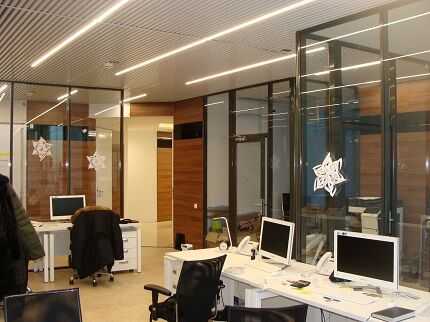

Множество крупных компаний принимает решение в сторону новых моделей линейных светодиодов. При этом большей популярностью пользуется не полная замена светильников, а только смена самих ламп

Led приборы дают ровное и в меру контрастное, качественное освещение. Такой свет считается безопасным для зрения и неутомительным для нервной системы человека. Поэтому неудивителен столь высокий ажиотаж на эту линейку приборов в учебных заведениях.

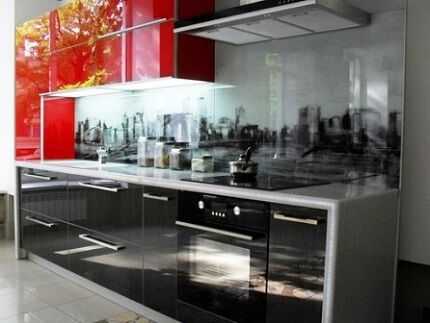

Однако применяются трубчатые диоды не только в образовательном и промышленном сегментах, но и в других – для создания световой композиции в жилых помещениях, ресторанах, спортзалах, бассейнах и т. д. В некоторых случаях их используют в качестве основного источника освещения, в других – в роли подсветки.

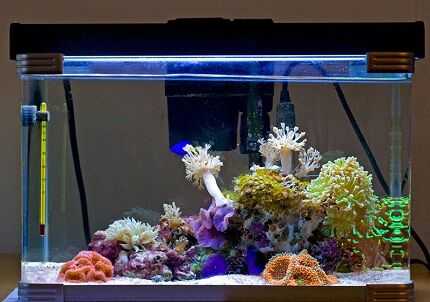

Представлены и дополнительные возможности для организации иллюминации – угол света может регулироваться посредством поворачивания лампы. Так рационализируется освещение в зонах, где в этом есть потребность. Благодаря этому приему происходит дополнительная экономия за счет использования меньшего количества ламп.

Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

Корпус светодиодного устройства, как и другие конструктивные элементы, имеет повышенную устойчивость к вибрациям, за счет чего и достигается высокая степень надежности

Лампа на светодиодах не затрачивает время на розжиг – этот процесс воспроизводится мгновенно, при этом сразу достигается максимальный уровень рабочей яркости. При условии перебоев в электросети, перепадов напряжения, конечно же, балласт осветительного изделия может выйти из строя.

Однако худший вариант, ожидающий потребителя, – замена одного перегоревшего устройства, т. к. каждый линейный прибор представлен индивидуальным механизмом с собственной электроникой.

Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

Обзорный формфактор является в два раза экономнее в сравнении с люминесцентным аналогом. Эксплуатационный срок составляет до 12 лет

Если же проводится модернизация устаревших люминесцентных осветителей, то самое практичное решение – смена ламп. При этом может быть задействован как старый корпус светильника с предыдущими патронами, так и приобретен новый.

В первом случае потребуется подбирать диоды с полным соответствием предшествующему типоразмеру. Перед монтажом необходимо убрать из схемы все электромагнитные и электронные пускорегулирующие устройства или же качественно их шунтировать.

Основные преимущества LED

Линейные LED лампы являются инновационным элементом в промышленной, коммерческой и общественной системах организации света вследствие недостаточной информированности населения об основных преимуществах такого вида светотехники.

Ключевые характеристики следующие:

  1. Подключение к сети номиналом 220 В напрямую без применения балластов и дросселей.
  2. Низкое энергопотребление, что позволяет существенно экономить.
  3. Широкий угол рассеивания – до 230°.
  4. В зависимости от производителя срок службы составляет 50 000-100 000 часов.
  5. Экологичность диодов не приносит ущерб окружающей среде, утилизация производится вместе с бытовыми отходами.
  6. Полное отсутствие мерцания.
  7. Не накаляется в процессе длительной эксплуатации.

Также особенности конструктивного устройства корпуса позволяют добиться устойчивости к влиянию негативных факторов: перепадов температуры, влаги и напряжения, механического воздействия. А за счет высокого коэффициента цветотрансляции и уровня яркости в 120 лм/Вт достигается корректная визуализация окружающих предметов.

Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

Светодиодные устройства обеспечивают равномерное рассеивание потоков света в период всего эксплуатационного срока, без эффекта дребезжащего шума. Такие лампы не выделяют тепло

Устранение эффекта пульсации стало возможным благодаря оснащению специальными элементами – линзами-усилителями и световыми диодами, отвечающими за уплотнение и концентрацию светового потока.

Помимо естественного монохромного холодного и теплого белого тонов освещения, производители предлагают и различные цветовые эффекты (RGB исполнение), которые в большей части применяются в декоративных целях развлекательными заведениями или для подсветки рекламных билбордов.

Основные проблемы, сопровождающие массовое внедрение этой технологии – высокая ценовая категория и отсутствие госконтроля характеристик качества, представленных в магазинах изделий. Порядка 50% светотехнических устройств не соответствуют действующим нормам ГОСТа.

Конструктивное устройство ламп

Опциональное устройство линейных источников света представлено драйвером и распаянными светодиодами, размещенными на планке из гетинакса. Все элементы находятся в вытянутом колбообразном корпусе из поликарбоната.

Используя такой материал, производители смогли устранить проблему механического повреждения во время монтажных работ. Поскольку в устройстве уже есть балластный аппарат, трубку подключают непосредственно к электросети без пускорегуляторов.

Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

Мощность линейных трубок зависит от количества светодиодов — чем их больше, тем интенсивнее светопоток. Они адаптированы для замены люминесцентных аналогов без механического вмешательства в конструкцию светильника

LED трубки стандартно идут с цоколем G13. На внутренней стороне колбы есть два штыря, расстояние между которыми 13 мм. Они соединены медной проволокой, поэтому электричество можно подавать на любой из них.

Длина может варьироваться от 600 мм до 1,5 м, мощность 9-25 Вт. Экономия на оплате счетов за электроэнергию может составлять до 65%. К примеру, если на место люминесцентной лампы, мощностью 18 Вт установить светодиодную, ее номинальное значение будет соответствовать 9 Вт.

Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

Длинные трубчатые модели используются для локальной подсветки необходимых зон. Из них легко конструировать различные формы, что эффектно украшает помещение

Лампа может быть прозрачной или иметь матовый корпус. В том случае, когда рассеиватель на светильнике не предусмотрен, лучше остановить выбор на матовом варианте, если имеется – подойдет прозрачный.

Классификация светодиодных ламп

Основное предназначение линейной светотехники – замена люминесцентных ламп, поэтому большая часть трубчатых моделей производятся с цоколем G13.

Условия места расположения

Полностью укомплектованные приборы освещения линейного типа состоят из корпуса светильника и одной или нескольких ламп. Они могут выполнять роль основного или локального освещения различных зон как в помещении, так и в экстерьере здания или ландшафтном дизайне.

Кроме главных критериев выбора, характеристик диодной лампы, есть еще несколько важных для покупателя критериев.

Существуют различные приборы, согласно особенностям которых осуществляется классификация:

  • месторасположение;
  • способ установки;
  • разновидность цоколя;
  • интенсивность светового потока (лм/Вт);
  • используемые типы светодиодов и их количество.
  • Все эти аспекты являются важными в процессе подбора нужного устройства, т. к. не все изделия имеют достаточный коэффициент защиты от неблагоприятной среды или же недостаточно мобильны для обустройства интерьера помещения.

    Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

    Для освещения приусадебных участков задействуют более мощные источники – прожекторные лампы. Их мощность — 17-45 Вт, напряжение — 170-265 В, а световой поток — 1400-4500 лм/Вт, эксплуатационный срок – до 35 000 часов

    Для улицы применяют линейные светодиодные прожекторы, которые могут быть различной формы и использовать любой тип диодов: монохромные или полноцветные. Первые способны воспроизводить только один спектральный диапазон освещения – белые и его оттенки.

    Вторые – любые цветовые варианты. Исходя из климатических условий размещения выделяют приборы, предназначенные для разных зон установки. В зависимости от этого подбирается соответствующий показатель степени защиты от агрессивной среды.

    Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

    Расшифровка аббревиатуры ІР65: ІР – показатель коэффициента защиты; 6 – устройство защищено от попадания вовнутрь пыли; 5 – степень безопасности от проникновения воды

    Светотехника с маркировкой ІР65 и ІР67, т.е. с указанной степенью защиты, подходит для установки на улице и в помещениях с повышенной влажностью/пылеобразованием. Например, организуется освещение на складах, в производственных цехах, бассейнах, подсветка аквариумов и открытых внешних территорий — автостоянок.

    Корпус приборов герметичен. В их пользу говорят и уникальные опции самоочищения — за счет нагревания в процессе функционирования на корпусе не образуется наледь и не скапливается снег. Приспособления с ІР20 предназначены для стандартных параметров с низким уровнем влажности. Они используются в жилых или офисных помещениях.

    Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

    Светодиодные фитолампы являются альтернативой люминесцентных аналогов типа OSRAM FLORA. Их отличительная черта заключается в том, что они не излучают тепло, соответственно их разрешено располагать в непосредственной близости к растениям

    Линейные фитолампы имеют особый спектр лучей, способствующий образованию химических процессов для роста и развития растений. С их помощью организуется продолжение светового дня для определенных сортов корнеплодов, что благополучно сказывается на их фотосинтетической активности.

    Основные способы монтажа

    Накладные линейные светильники имеют самую легкую систему монтажа — их достаточно зафиксировать на ровной плоскости. При этом не имеет значения уровень наклона поверхности — у лампы поворотный цоколь.

    Конструктивно прибор устроен таким образом, чтобы у пользователя была возможность изменения угла освещения. Именно за счет такой универсальности модели и признаны наиболее популярными.

    Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

    Нередко накладные приборы можно встретить в подсветке рабочей зоны на кухне. Также есть варианты интерьеров с led освещением лестниц или акцентом на определенных зонах посредством оттеночных диапазонов

    Следующий вариант установки требует предварительной подготовки и организации ниши. Его используют в конструкциях подвесных и натяжных потолков для организации полноценного освещения.

    Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

    Монтаж встраиваемых светильников имеет свою специфику и выполняется сложнее в сравнении с накладными аналогами. Они утапливаются в подготовленное углубление, не выступают за границы потолка

    Подвесные модульные системы размещают на определенном расстоянии от потолка посредством декоративных цепей или тросов.

    Такое крепление позволяет создавать из нескольких LED-трубок целую световую композицию, повторяя форму различных фигур. Для этого они соединяются между собой специальными заглушками.

    Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

    Для удобства при использовании модульных секций освещения их подвешивают на уровне, превышающем рост человека. Соединительная цепочка, в зависимости от сложности воспроизводимой формы, может насчитывать от двух и более модулей

    К подвесным модулям относятся и фитолампы. Если ими оснащают теплицы, чаще всего располагают стандартно – цельной линией вдоль рядов рассады. В домашних условиях в основном применяется одна единица, которую устанавливают над растением.

    Система соединения лампы с патроном

    В обзорных моделях светотехники применяются два вида цоколя: G и R. Однако стоит учитывать, что ежегодно производители расширяют линейку своей продукции.

    Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

    Строчные буквы в аббревиатуре LED ламп указывают на количество контактов: S – 1 контакт; D – 2; T – 3; Q – 4; P — 5

    Изначально разберем, что представляет из себя штырьковая система подсоединения G. В маркировке после буквы идет цифра, означающая расстояние между штекерами. Этот вариант LED-ламп выпускается в виде удлиненной колбы на что указывает литера T в аббревиатуре. Штекеры крепления здесь представлены парой контактов определенной длины и толщины.

    Трубчатые (Т) светодиоды могут быть нескольких типовых размеров:

  • Т5 — 5/8 дюйма/15,9 мм;
  • Т8 — 8/8 дюйма/25,4 мм;
  • Т10 — 10/8 дюйма/31,7 мм;
  • Т12 — 12/8 дюйма/38,0 мм.
  • Патрон с углубленными контактами R встречается исключительно в прожекторах. Согласно характеристикам, угол светопотока недостаточный для обхвата большой площади, поэтому их целесообразно применять для зональной иллюминации.

    Параметры цветовой температуры

    Интенсивность светового потока выбирается индивидуально.

    Нормативы соответствия представлены такими значениями:

  • для мощности 25 Вт характерен светопоток в 220 Лм;
  • 40 Вт – 415 Лм;
  • 60 Вт – 710 Лм;
  • 75 Вт – 935 Лм;
  • 100 Вт – 1340 Лм;
  • 150 Вт – 2160 Лм;
  • 200 Вт – 3040 Лм.
  • Однако лучше учесть оптимальные показатели, не раздражающие зрение: теплый белый свет – 2700 К, естественный белый – 4200 К. Такая яркость приравнивается к стандартному свету солнца, комфортному для сетчатки глаз.

    Различия между светодиодами

    Технические характеристики разных типов применяемых светодиодов представлены в широком ассортименте. Их размеры, количество и параметры указаны в названии устройства.

    Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

    Световые диоды SMD (surface mounted device) максимально близко расположены относительно теплоотвода. Мощность одного чипа приблизительно 0,01-0,2 Вт

    Кристаллы формфактора SMD, в отличие от других видов, монтируются на поверхность керамической подложки, которая, в свою очередь, соединяется с монтажной платой. На одной подложке их количество составляет от одного до трех.

    За счет конструкционных особенностей они могут качественно отводить тепло. Вследствие этого детали не перегреваются даже при длительной эксплуатации, что способствует значительному увеличению срока службы.

    Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

    Технологический процесс создания кристаллов основан на металлоорганической эпитаксии. Подготовленный материал монтируется в защитный корпус. После подводятся контакты. На финише поверх чипа устанавливается оптическое покрытие, отражающее излучение

    Самые распространенные варианты SMD5630 и 5730. Они представляют из себя мощные и сверхмощные группы и применяются в электросети с номиналом не более 350 мА.

    Различают модификации, вмонтированные в корпус, с потреблением электричества до 1 А, с показателями – 1-3 Вт. В изделиях мощность достигает 10 Вт, однако для их установки требуется отдельная система охлаждения.

    Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

    Технология размещения СОВ (chip-on-board) выполняется на единой плате. При этом на подложке устанавливается сразу несколько образцов чипа без корпуса

    Чипы-излучатели типа СОВ монтируются непосредственно на плату. За счет покрытия слоем люминофора существенно улучшаются характеристики теплоотвода, равномерности светопроекции и снижается стоимость матрицы.

    Особенности монтажа линейных светильников

    Линейные LED лампы устанавливаются в течение 5 минут – достаточно подать напряжение на один из штекеров, при этом не имеет значения на какой конкретно. Ее можно монтировать самостоятельно или же в комплектации со светильником.

    Приведем пример установки светильника. Так, на трубке формата Т8 или Т5 с цоколем G13 есть 4 контакта – с обеих сторон по 2. Патроны для этого вида цоколя встречаются нескольких видов. Их отличительные характеристики состоят в методе фиксации к корпусу прибора, а также способу подсоединения к гнезду токопроводящих линий.

    Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

    После монтажа остается подключить отходящие от LED светильника провода к клемме подачи питающего напряжения. Если выполняется последовательное подключение ламп, они соединяются посредством специальных контакторов

    Для подсоединения светотехнического прибора на него необходимо подать напряжение контактором, идущим в комплектации. Но прежде раскрываем лампу.

    Для этого потребуется отжать две заглушки и извлечь их, путем поочередного нажатия отверткой на каждый из боковых пазов, не прилагая больших усилий, чтобы не сломать фиксирующие ножки. Посредством прижимной клеммы контакты светильника подсоединяются к сетевым проводам. Место крепления и соединительную проводку с зажимами закрываем декоративным колпаком.

    Для фиксации прибора в комплекте идет несколько крепежных элементов и саморезов. На нужном участке высверливаем люфты под крепления и фиксируем лампу на установленные фиксаторы. Если ламп несколько, они легко стыкуются с помощью переходников, также поставляемых в наборе.

    Замена люминесцентных ламп светодиодными

    Самые распространенные модели старых типов люминесцентных светильников представлены в двух форматах: 4*18 и 2*36. Оба эти продукта совместимы с лампами в колбе Т8 и цоколем G13.

    Компании-производители выпускают светодиодные лампы для различных типов пускорегулирующих устройств. Для начала необходимо определить, какой тип аппаратуры находится в приборе.

    Линейные светодиодные лампы: характеристики, виды + нюансы монтажа линейных светильников

    Существует два варианта пускорегуляторов осветительных приборов: ЭМПРА – электромагнитный тип, который всегда устанавливается вместе со стартером; ЭПРА – электронный балласт, когда один блок управляет всеми лампами светильника

    Например, для работы с электронным типом пускорегулирующих устройств компания Philips выпускает серию светодиодов с маркировкой HF. Такой вид ламп позволяет не изменять электросхему светильника, а их замена производится как традиционных люминесцентных.

    Рассмотрим, как заменить старые лампы на светодиодные в светильниках с электронным балластом.

    В первую очередь отключается питание на щитке. Далее процесс выглядит так:

    1. Снимаем отражатель.
    2. Отсоединяем провода от клеммной колодки.
    3. После демонтируем сам прибор.
    4. Убираем старые лампы и стартеры.
    5. Отсоединяем провода от ламподержателя с помощью шила и отвертки.

    Далее необходимо заняться переделкой проводки. Для этого преображаем электросхему светильника – все ламподержатели подключаются параллельно, проводка заводится в клеммную колодку для подключения к сетевому напряжению.

    Поскольку вторая сторона выполняет функцию крепежа – все кабеля здесь демонтируются. Аналогичный процесс воспроизводится и с балластами – удаление проводки и отсоединение от цепи. Заводим цоколь в ламподержатель соответствующей стороной и прибор можно устанавливать на прежнее место.

    Если планируется управлять интенсивностью излучения диодной лампы, в схему сборки линии включают диммер. Но следует помнить, что не все светодиодные приборы способны работать в паре с этим регулятором света. Диммируемость указывается в техническом паспорте изделия.

    Выводы и полезное видео по теме

    Как самостоятельно сделать светодиодную линейную подсветку для рабочей зоны кухни:

    Видеоинструкция по переделке светильника под колбные LED лампы:

    Обзор линейного варианта светотехники Leek Le Eco LED 36W:

    Планируя установку нового осветительного прибора, потребитель не должен забывать о широких возможностях, предоставляемых производителями.

    Разноплановые серии светильников с прозрачными, матовыми или рифлеными конструкциями плафонов идут в комплекте со светодиодными лампами разных мощностей и диапазоном свечения, которые можно подобрать исходя из потребностей.

    Хотите рассказать о том, как подбирали линейную диодную лампу для дома или офиса? Располагаете информацией, которой стоит поделиться с потенциальными покупателями подобных приборов? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и размещайте фото по теме статьи.
