Расчет фундамента под кирпичный дом

0

Даже если вы строите свой дом самостоятельно, вы должны сначала составить хотя бы подобие проекта строительства. Проектируя будущий дом, нужно предварительно выполнить основные расчеты, среди которых будет расчет фундамента. Вам нужно выяснить, какая нагрузка станет действовать на будущий фундамент и грунт под ним, и уточнить величину опорной площади фундамента. Расчет фундамента будет упрощенным, так как в данном случае не нужен точный расчет.

Содержание статьи:

  • Как рассчитать вес дома
  • Как рассчитать вес фундамента и его опорной площади

В этом примере рассматривается расчет фундамента под кирпичный дом. Будем исходить из того, что нагрузка от будущего дома станет равномерно распределяться по всей опорной площади.

Оглавление:

Как рассчитать вес дома

Приблизительно рассчитываете вес дома. Используйте усредненные значения удельных весов конструкций дома:

Удельный вес кирпичных стен толщиной 0,15м – 270 кг/м2, (см. Вес 1 м3 кирпичной кладки).
Удельный вес 1 м2 перекрытий:

  • Чердачое по дерев. балкам, утепл., плотн. до 200 кг/м3 – 100 кг/м2.
  • Цокольное по дерев. балкам, утепл., плотн. до 200 кг/м3 – 150 кг/м2.

Удельный вес 1 м2 стальной кровли – 30 кг/м2.

Расчет фундамента под кирпичный дом

Дом этого примера имеет такие конструкции:

  1. Стены – кирпич.
  2. Перекрытия – деревянные.
  3. Кровля – сталь листовая.
  4. Фундамент ленточный – железобетон (т.е бетон, в который заложена арматура).

Допустим, что вы намерены построить дом в 2 этажа, в плане 5 х 5 м. Каждый этаж имеет высоту 2,5 м. Одна стена внутренняя. Тогда длина наружных стен двух этажей составит 5 x 4 х 2эт. = 40 м, плюс внутренняя стена 5 х 2эт.= 10, итого 50 м. Площадь всех стен: S ст. = 50 х 2,5 м = 125 м2.

Площадь перекрытия цоколя, так же как и чердачного, составит 5 x 5 = 25 м2. Кровля нависает с каждой стороны на 50 см. Площадь кровли берется как 6 х 6 = 36 м2.

Делаем расчет нагрузки конструкций на фундамент (умножаем удельный вес на площадь каждой конструкции). К постоянной нагрузке прибавим вес снега (100 кг/м2). Площадь кровли дома 36 м2, поэтому нагрузка от снега будет 36 м2 х 100 = 3600 кг.

  • Стены кирп., 33750 кг.
  • Цокольн. перекр., 3750 кг.
  • Черд. перекрытие, 2500 кг.
  • Вес стальн. кровли, 1080 кг.
  • Снег, 3600 кг.
  • Дом всего, 44680 кг.

К содержанию ↑

Как рассчитать вес фундамента и его опорной площади

Для определения нагрузки на грунт, нужно прибавить к весу вашего дома вес фундамента.

Если вы не настаиваете на столбчатом фундаменте с ростверком, под кирпичный дом лучше заложить ленточный фундамент на глубину ниже линии промерзания. Возьмем ее 1,7 м, и добавим еще 0,3 м на цоколь. Итого высота фундамента будет 2 м. Длина ленты будет 25 м (20 м периметр + 5 м фундамента под внутренней стеной). При толщине 0,3 м, считаете объем фундамента: 25 х 0,3 х 2 = 15 м3. Железобетон имеет плотность 2500 кг/м3. Фундамент весит 37500 кг. У такого фундамента опорная площадь будет 25 х 0,3 м = 7,5 м2. Суммарный вес: дом плюс фундамент равен 82180 кг.

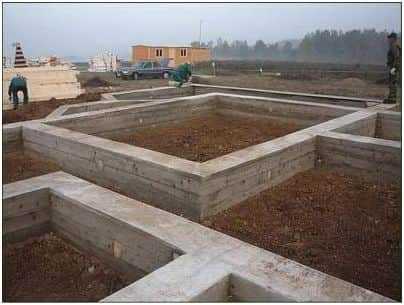

Расчет фундамента

Чтобы посчитать всю нагрузку на грунт, надо суммарный вес разделить на опорную площадь фундамента.

Для любого сухого грунта несущую способность берут не менее, чем 2 кг/см2.

  • Вес фундамента, кг – 37500.
  • Вес дома, кг — 44680.
  • Суммарный вес, кг – 82180.
  • Площадь, см2 – 75000.
  • Нагрузка на грунт, кг/см2 – 1,1.

У нас нагрузка от кирпичного дома на ленточном фундаменте 1,1 — есть запас. В случае слишком большой нагрузки надо увеличить его опорную площадь.

Итак, вы рассчитали фундамент под кирпичный дом. Когда вы выберете тип фундамента для своего дома, учитывая его характеристики, можно рассчитать расход бетона и произвести расчет армирования для него (см. Расчет арматуры для ленточного фундамента).
