Проектируем оконные и дверные проемы в рубленной бане

0

Следующий этап после проектирования деревянных стен бани 5×6 метров – это размещение в них оконных и дверных проемов. В отличие от обыкновенных стен, в бревенчатых стенах в проем устанавливается обсадная коробка, и только  потом в него монтируется дверь или окно.

Оглавление:

Особенности установки дверей и окон в бревенчатые стены

В отличие от обыкновенных стен, например, кирпичных, при вырезке проемов в бревенчатых стенах происходит их значительное ослабление. Если вырезать в деревянной  стене, допустим, проем для двери, то ряд смежных венцов окажутся разрезанными, что неизбежно приведет к их ослаблению. Это обстоятельство существенно повлияет на прочность стены, а вместе с ней и всей бани.

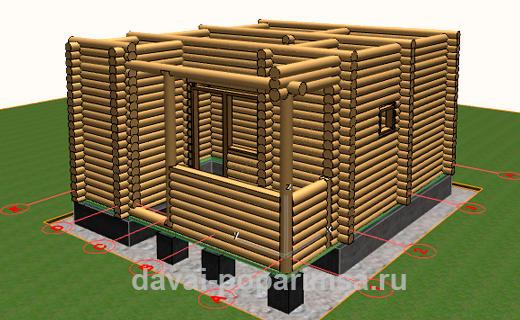

Проектируем оконные и дверные проемы  в рубленной бане
Чтобы этого не произошло, в оконные и дверные проемы вставляется обсадная коробка или, как ее еще называют, окосячка. Более подробно об этом можно ознакомиться здесь. Обсадная коробка за счет соединения с торцами разрезанных бревен по способу «шип-в-паз» или «паз-в-шип» надежно скрепляет их, предотвращая раскатывание бревенчатых стен.

После того, когда обсадная коробка вставится в стенной проем, в нее можно устанавливать дверную или оконную раму, в которые в свою очередь монтируется дверное полотно или оконные створки соответственно.

Как известно, бревенчатые строения с самого начала их постройки начинают давать осадку по высоте за счет усушки древесины. На это может уйти от одного года до нескольких лет, в зависимости от качества и состояния бревен.

Чтобы обсадная коробка не препятствовала этому процессу и сама не повредилась, над ней оставляют технологический зазор для компенсации осадки сруба бани. При этом надо предусмотреть, чтобы пазы (или шипы) торцов бревен в проеме могли свободно перемещаться вдоль вертикальных стоек обсадной коробки.

Компенсационный зазор также поможет и при изменении размеров сруба в зависимости от погодных условий. Так, при влажной и сырой погоде бревна набухают, увеличиваясь в диаметре, а при сухой и жаркой, наоборот – уменьшаются. Если не предусмотреть зазор на осадку, то сильная деформация и перекосы дверей и окон будут обеспечены.

Для дополнительного увеличения прочности бревенчатых стен используют деревянные нагели. Как правило, их применяют при достаточно длинной стене, а также над дверными или оконными проемами. О том, что такое нагель, и как их применять, можно прочитать в статье о возведении деревянных стен.

Оконные и дверные проемы, и их размещение на плане бани

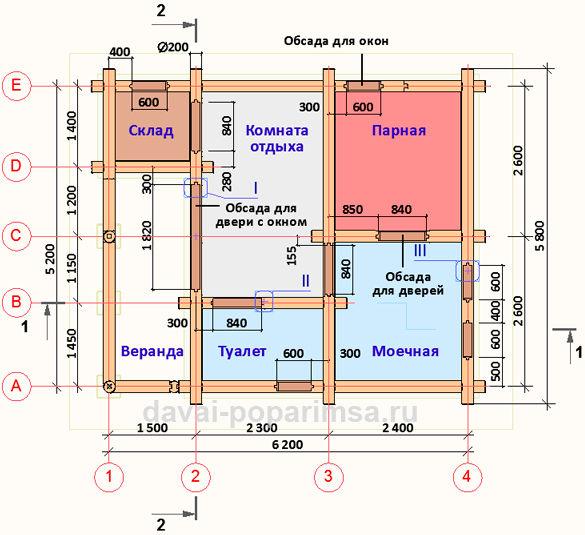

В этой главе приводится план расположения обсадных коробок для дверей и окон бани 5×6 метров. Если сравнить ее план с первоначальным эскизом, который мы набросали только предварительно, то имеются некоторые отличия. В основном это касается расположения окон.

Проектируем оконные и дверные проемы  в рубленной бане
При детальном рассмотрении планировки бани я принял решение уменьшить их количество. Это было продиктовано, во-первых, конструктивными соображениями, и, во-вторых, стремлением сделать баню без лишних элементов, уменьшающих прочность бревенчатого сруба и увеличивающих общую стоимость строительства. В остальном же все осталось без изменения: и парилка, и моечное отделение, и комната отдыха…

Конструктивные элементы обсадных коробок для бани из сруба

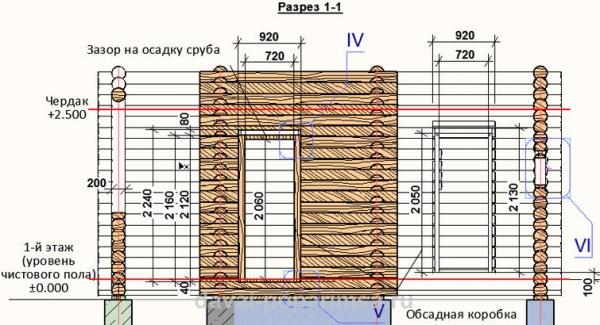

Ниже приводятся чертежи важных разрезов бани, показывающих принцип монтажа обсадных коробок для окон и дверей. Обозначения  этих размеров указаны в предыдущей главе.

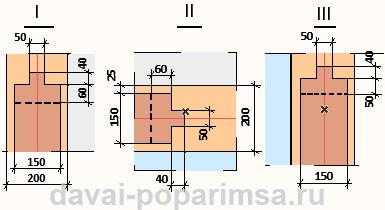

Для большей наглядности, некоторые стыковочные узлы представлены в увеличенном виде. Например, на вышеуказанном плане можно увидеть детальную сноску III, которая указывает, что имеется увеличенный чертеж взятого в рамку узла с таким же обозначением.Проектируем оконные и дверные проемы  в рубленной бане

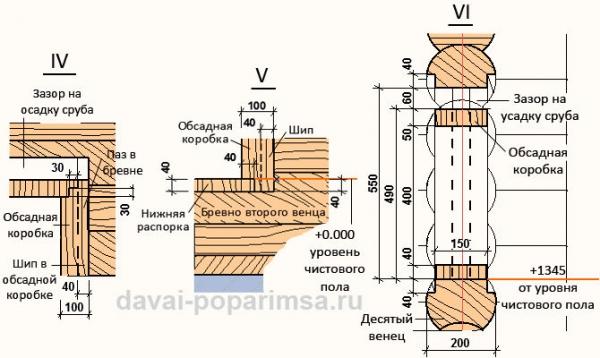

Для крепления стоек всех обсадных коробок применен способ соединения деревянных деталей по методу «шип-в-паз», то есть в стояке имеется шип, а в торцах бревен – соответствующий паз.

Проектируем оконные и дверные проемы  в рубленной бане

Проектируем оконные и дверные проемы  в рубленной бане

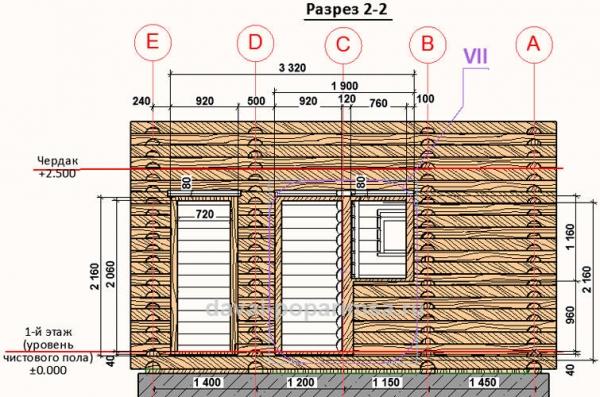

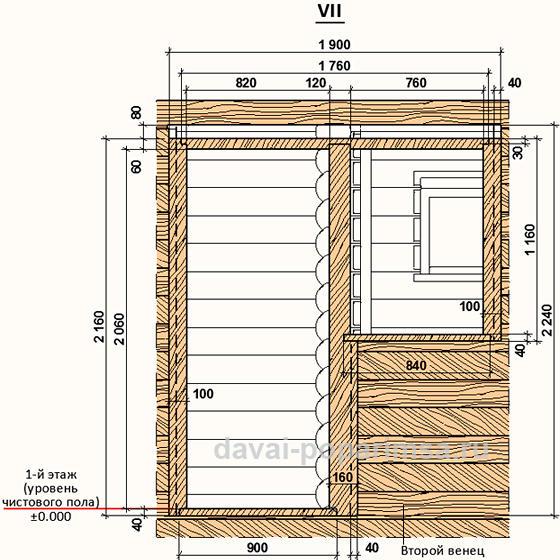

Разрез по оси 2 с окном и дверью для веранды (террасы):

Проектируем оконные и дверные проемы  в рубленной бане

Проектируем оконные и дверные проемы  в рубленной бане

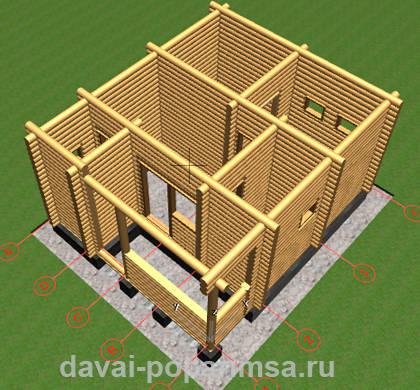

Вид сверху на сруб c расположением всех проемов (кроме парилки):

Проектируем оконные и дверные проемы  в рубленной бане

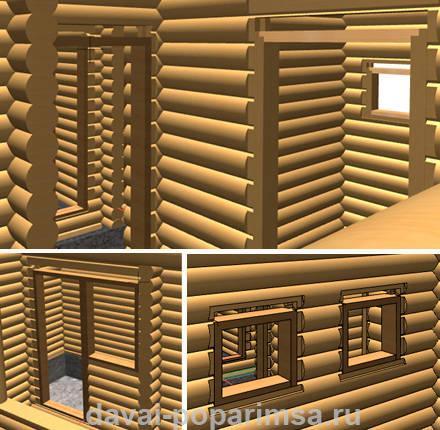

Некоторые виды на обсадные коробки для окон и дверей бани 5×6 метров:

Проектируем оконные и дверные проемы  в рубленной бане



Таким образом, пройден еще один этап проектирования нашей бани. Напомню, что ранее были разработаны следующие чертежи:

  1. Ленточный фундамент.
  2. Первый венец сруба.
  3. Бревенчатые стены.

В следующий раз попробуем спроектировать балки для перекрытий, что даст возможность перейти уже непосредственно  к разработке чертежей для пола и потолка.

И в заключение, еще одно видео на тему о том, как построить баню. Здесь можно посмотреть, как устанавливается окно в проем бревенчатой стены, а также понаблюдать за процессом осадки сруба.
