Любое модифицированное устройство, делающее управление электроприборами более комфортным, быстро становится популярным. Особенно это касается бытовой сферы. Появившиеся регуляторы еще не настолько востребованы, как обычные выключатели, но уже уверенно заняли свою нишу.

Рассмотрим, как подключить диммер самостоятельно, при этом соблюсти нормы и не наделать ошибок.

Оглавление:

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от двухклавишного выключателя, который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

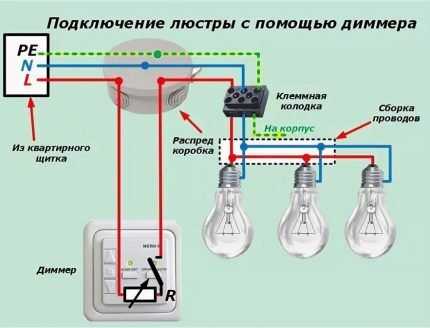

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

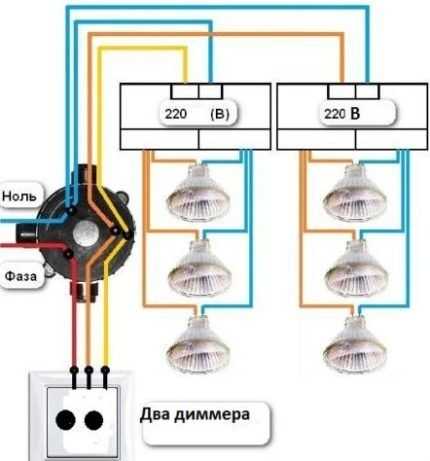

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

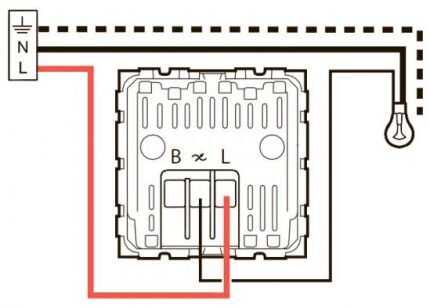

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Пошаговая инструкция по замене

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

  • меняют проводку или убеждаются в пригодности старых кабелей;
  • если нет отдельного автомата в электрощитке, устанавливают его;
  • подготавливают место для монтажа;
  • выполняют установку.
  • Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

    Шаг 1 — отключение осветительного контура

    Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

    Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

    Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

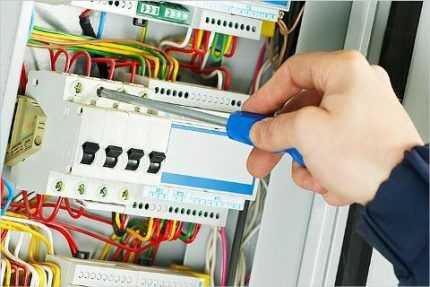

    Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

    Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

    Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

    Шаг 2 — демонтаж обычного выключателя

    Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

    Галерея изображенийФото из Главное на этом этапе – найти правильный способ снять хрупкие детали, не повредив их. Если не получается подцепить клавишу пальцами, применяют узкий предмет типа шлицевой отвертки Удалить первый элемент сложно, а второй гораздо проще, так как освобождается окружающее рабочее пространство и можно легко захватить деталь пальцами и снять ее с посадочного места Рамка, обрамляющая механизм выключателя, обычно устанавливается простым защелкиванием, поэтому для удаления ее необходимо произвести обратное действие Корпус с механизмом удерживается винтами, которые откручиваются простой отверткой. Их может быть два – в центре, или четыре – по сторонам Этап 1 – определение способа демонтажаЭтап 2 – снятие инструментов управления – клавишЭтап 3 – демонтаж декоративной рамкиЭтап 4 – откручивание механической части

    Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

    Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

    Шаг 3 — установка регулирующего прибора

    Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

    Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

    Галерея изображенийФото из Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватом Удаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затерялась Внутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма. Их разделяют Интересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управления С обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая — выходящей Лишенные изоляции концы жил вставляют в нужные клеммы и затягивают их. Затем механизм возвращают в корпус, который помещают в монтажную коробку Крепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстия Финишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручки Этап 1 – откручивание скрепляющего элемента – контргайкиЭтап 2 – разборка диммера на отдельные частиЭтап 3 – разборка внутренней части диммераЭтап 4 – изучение элементов для подключенияЭтап 5 – сверка со схемой подключенияЭтап 6 – подключение жил к контактамЭтап 7 – фиксация корпуса на стенеЭтап 8 – окончательная сборка диммера

    После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

    Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

    Советы по выбору и использованию

    Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

    Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

    При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

    Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

    Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

    Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

    Выводы и полезное видео по теме

    Разобраться с простыми конструкциями и ближе познакомиться со сложными светорегуляторами помогут информативные и полезные видеоролики, снятые профессиональными электромонтажниками и домашними мастерами.

    Знакомство с покупкой, сделанной по интернету. Диагностика устройства:

    Подключение универсального встроенного диммера к выключателю:

    В какой последовательности производится монтаж:

    Все этапы по установке диммера, от покупки до диагностики, можно произвести самостоятельно. Главные моменты, которым следует уделить особое внимание, – это выбор правильной схемы подключения и соответствие устройства осветительным приборам по характеристикам.

    У вас есть практические навыки монтажа диммера и вы можете поделиться советом с посетителями нашего сайта? А может появились вопросы по теме статьи? Пожалуйста, делитесь опытом, задавайте вопросы в блоке под статьей.
