Дефлектор на дымоход

0

Хорошая тяга – важнейшее условие для нормальной работы любой печи. Чаще всего проблемы с тягой вызваны ветром, атмосферными осадками и мусором, забивающим дымоход. Самым удобным и простым решением в таких ситуациях является установка дефлектора. Это устройство не дает ветру задувать трубу, защищает дымоход от попадания осадков и листьев, способствует свободному отводу продуктов сгорания. Чтобы правильно выполнить монтаж дефлектора, следует подробнее ознакомиться с особенностями его конструкции.

Дефлектор на дымоход

Дефлектор на дымоход

Оглавление:

Принцип действия дефлекторов

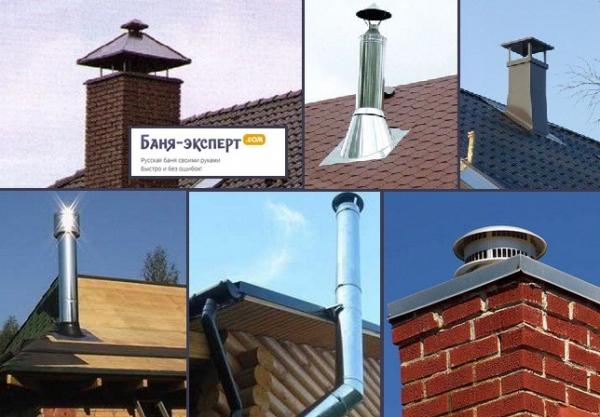

Дефлектор на дымоход

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Дефлектор на дымоход

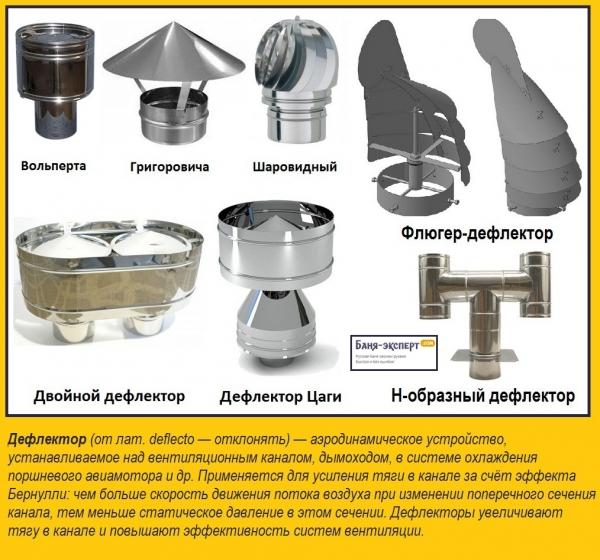

Дефлекторы

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Дефлектор на дымоход

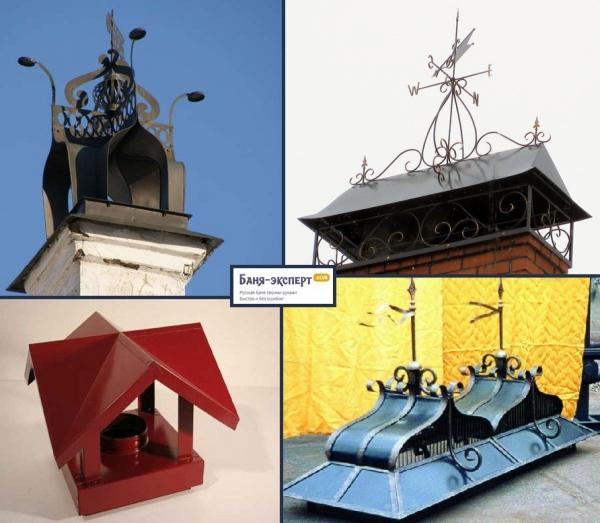

Декоративные дефлекторы

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Виды дефлекторов

Вид устройства Характеристики
Дефлектор на дымоход

Дефлектор ЦАГИ

Самый распространенный вариант. Имеет цилиндрическую форму, изготавливается из нержавейки или оцинкованной стали. Тип соединения – ниппельный, фланцевый
Дефлектор на дымоход

Круглый Волпер

Конструкция похожа на дефлектор ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинковки, нержавеющей стали и меди, чаще всего используется для дымоходов в банях
Дефлектор на дымоход

Дефлектор Григоровича

Усовершенствованный вариант ЦАГИ, предназначен для участков с преобладающим низким ветром. Обеспечивает хорошую тягу даже в безветренную погоду
Дефлектор на дымоход

Тарельчатый Astato

Очень эффективная и простая конструкция открытого типа. Обеспечивает качественную тягу независимо от направления ветра. Изготавливается из оцинковки и нержавеющей стали
Дефлектор на дымоход

Н-образный

Надежная конструкция, эффективная при любом направлении ветра. Изготавливается из нержавейки, соединение выполняется при помощи врезки на патрубке устройства
Дефлектор на дымоход

Дефлектор-флюгер

Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготавливается из нержавейки или окрашенной углеродистой стали
Дефлектор на дымоход

Вращающийся дефлектор

Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов. Не работает в штиль и при обледенении

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Дефлектор на дымоход

Дефлекторы

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Дефлектор на дымоход

Размеры дефлекторов

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлектор на дымоход

Дефлекторы с искрогасителями

Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:

  • на плоской крыше устье дымохода должно располагаться выше ограждающих элементов;
  • на скатной крыше оголовок трубы поднимают выше конька, если расстояние между ними меньше 1,5 м, и монтируют на одном уровне, если расстояние от 1,5 до 3 м;

    Дефлектор на дымоход

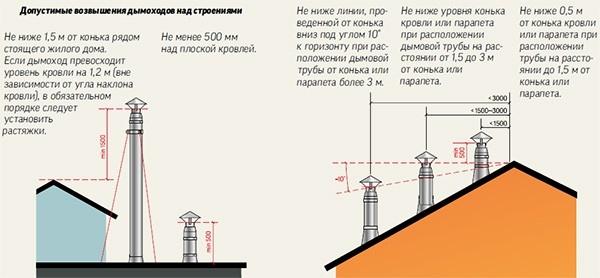

    Возвышение дымоходов над строениями

  • нельзя устанавливать дефлектор в зоне аэродинамической тени от соседних зданий;
  • корпус дефлектора должен обдуваться при любом направлении ветра;
  • в регионах, отличающихся холодными зимами нежелательно использовать вращающиеся дефлекторы;
  • на участках, где преобладают порывистые ветра, рекомендуется установка Н-образных конструкций;
  • при монтаже дефлектора круглого сечения на кирпичный дымоход используются специальные переходные патрубки.

    Дефлектор на дымоход

    Дефлектор с переходником на трубу

  • Самостоятельное изготовление устройства

    Для работы понадобится:

  • лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.
  • Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

    Дефлектор на дымоход

    Таблица размеров

    Дефлектор на дымоход

    Расчет дефлектора

    Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

  • ширина диффузора составляет 1,2 d;
  • ширина защитного зонта – 1,7-1,9 d;
  • общая высота конструкции – 1,7 d.
  • И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

    Шаг, №№ Описание Иллюстрация
    Шаг 1. На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают. Дефлектор на дымоход

    Чертеж

    Дефлектор на дымоход

    Вырезанные из бумаги детали

    Шаг 2. Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки. Дефлектор на дымоход

    Подготовка к раскрою

    Шаг 3. Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
    Шаг 4. В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
    Шаг 5. Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь. Дефлектор на дымоход

    Свернутая заготовка

    Шаг 6. Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой. Дефлектор на дымоход

    Заготовка-конус

    Шаг 7. Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму. Дефлектор на дымоход

    Крепление полос

    Дефлектор на дымоход

    Загиб полосок

    Шаг 8. При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку. Дефлектор на дымоход

    Сборка деталей

    Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

    Дефлектор на дымоход

    Схема дефлектора Григоровича

    К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

    Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

    Дефлектор на дымоход

    Ветрозащитные дефлекторы

    Монтаж дефлектора

    Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал. Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.

    Дефлектор на дымоход

    Закрепленный дефлектор — фото

    Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.

    Шаг 1. На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.

    Шаг 2. Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.

    Шаг 3. Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.

    Дефлектор на дымоход

    Установка дефлектора

    Шаг 4. Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.

    Дефлектор на дымоход

    Установка и фиксация дефлектора

    Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком.

    Установка дефлектора-флюгера

    Дефлектор на дымоход

    Установка дефлектора-флюгера

    Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.

    При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также нельзя допускать обледенения корпуса, и сбивать наледь, как только она появляется.
