Столбчатый фундамент — Чертеж
Рубрика: Фундамент
Столбчатый фундамент является самым экономичным основанием для дома. Затраты при его обустройстве практически в 2 раза меньше, чем при строительстве монолитных фундаментов.
- Конструкция фундамента
- Чертежи
- Последовательность работ по обустройству столбчатого фундамента
Оглавление:
Конструкция фундамента
Конструкция столбчатого фундамента состоит из отдельных столбов, устанавливаемых в строго определенных местах:
- В углах возводимого здания.
- В местах пересечения несущих стен.
- Под несущими простенками.
- Других местах, в которых сосредоточены большие нагрузки.
Для повышения устойчивости, исключения горизонтального смещения и, как следствие возможного опрокидывания, установленные фундаментные столбы увязываются ростверком. Обустроить столбчатый фундамент можно самостоятельно, но при этом следует все работы выполнять по предварительно составленному чертежу или схеме.
Расчет фундамента столбчатого типа непростое мероприятие и должно выполняться специалистами, которые учтут малейшие нюансы конструкции здания и особенности грунтов на строительной площадке.
Результатом проведенной работы будет общая схема основания под конкретное здание, в которой указано:
- Количество столбов и их месторасположение.
- Форма столбов и линейные размеры.
- Требуемая густота армирования.
К содержанию ↑
Чертежи
Чертеж столбчатого фундамента в качестве образца представлен на рисунке ниже:
Кроме чертежа для удобства проведения строительных работ рекомендуется иметь под рукой также схему столбчатого фундамента.
Существует две разновидности оснований столбчатого типа для дома:
- Монолитный столбчатый фундамент.
- Сборный столбчатый фундамент.

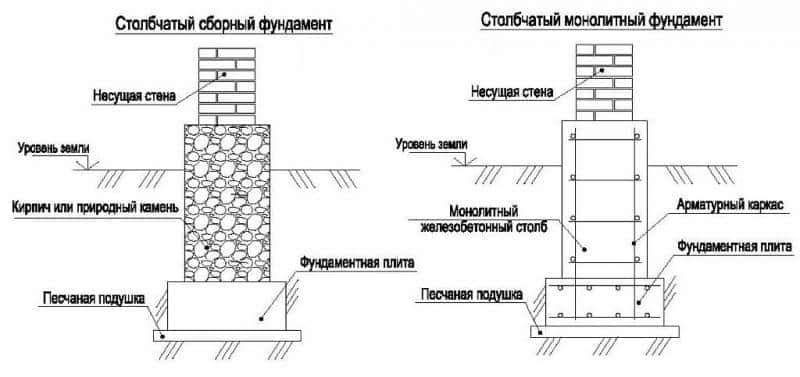

Чертеж этих конструкций выглядит так:
В первом случае столбы основания заполняются бетоном, а во втором формируются с использованием кирпича или природного камня.
Чертеж ростверка:
К содержанию ↑
Последовательность работ по обустройству столбчатого фундамента
До начала работ по обустройству столбчатого фундамента своими руками необходимо провести подготовку строительной площадки.
Для этого нужно:
- Очистить ее от мусора.
- Срезать верхний слой почвы приблизительно на 30 см.
- Спланировать площадку.

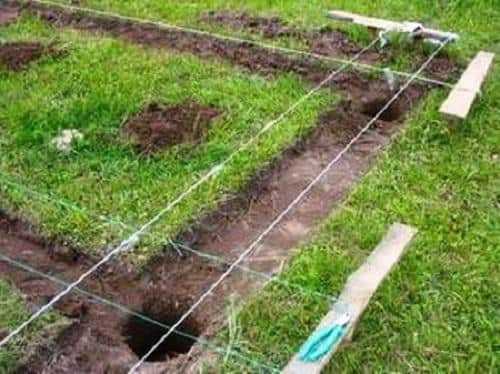

Далее необходимо выполнить разметку строительной площадки по имеющемуся чертежу столбчатого фундамента. На земельный участок с большой точностью должен быть перенесен план основания в строгом соответствии с размерами и соблюдением форм. Правильность углов обязательно проверяется измерением диагоналей.
В указанных на чертеже местах роются ямы вручную или при помощи экскаватора. Их глубина должна быть больше расчетной глубины самого фундамента для выполнения подсыпки. Ширина ямы должна предусматривать возможность установки опалубки для создания фундаментного столба.
ВАЖНО! Если глубина вырытых ям превышает один метр, то следует принять меры по предотвращению осыпания грунта со стенок. Для этого яму следует выкопать с откосами и установить распорки из досок.
После того как ямы будут готовы следует начинать формировать фундаментные столбы согласно соответствующей схеме.
Монтаж выполняется в следующей последовательности:
- На дно укладывается дренажная подушка из двух слоев: песка – 10-20 см, щебня – 5 см. Тщательно утрамбованная подсыпка накрывается гидроизоляционным материалом.
- Устанавливается фундаментная плита, которая является своего рода подставкой и предназначена для увеличения опорной площади столба. Ее ширина должна превышать ширину столба приблизительно на 25 см. Чаще всего для этого применяются железобетонные блоки размерами 20×20×40 см (см. Бетонные блоки для фундамента 20х20х40).
- Устанавливается опалубка для столбов. Для этого может использоваться фанера, ДСП, асбестоцементные трубы.
- Закладывается арматура. Прутья диаметром 10-14 мм должны иметь длину приблизительно на 15 см короче высоты столба, что предотвратит развитие коррозионных процессов. Чтобы предотвратить выдавливание прутьев во время заливки рекомендуется устанавливать их в столб, залитый бетоном на 2/3.При этом нужно предусмотреть установку закладных элементов для увязки ростверка. Они должны выступать над фундаментным столбом приблизительно на 15 см.
- Выполняется послойная заливка бетонного раствора. Для приготовления бетона должен использоваться бетон В15-25. Он готовится из цемента М300, щебня 20 мм, крупнозернистого речного песка и воды в пропорции 1:5:3:0,5. Каждый залитый слой толщиной около 25 см трамбуется, чтобы удалить пузырьки воздуха и пустоты.
После окончания работ фундаментные столбы должны набрать нужную прочность в течение 4 недель. При этом опалубка снимается через неделю. На последнем этапе выполняется монтаж ростверка, который позволяет равномерно распределить нагрузку между установленными фундаментными столбами.
