Схема подключения бойлера косвенного нагрева
Рубрика: Отделка
Введение в эксплуатацию водонагревателя косвенного нагрева – весьма ответственный процесс, поскольку технология его монтажа несколько сложнее, нежели накопительного бойлера, подключаемого только к водопроводу. Стоит отметить, что это не единственное отличие – агрегаты непрямого нагрева подогревают воду, используя внешние источники энергии, а не тэны.
- Схема с сервоприводом и трехходовым клапаном
- Схема подключения бойлера косвенного нагрева с двумя насосами
- Схема с гидравлическим разделителем
- Полезные советы
После подключения такого водонагревателя имеет место:
- Экономия на энергоносителях.
- Снижение нагрузки на электрическую сеть.
- Увеличение продуктивности агрегата.
- Нагрев воды различными тепловыми источниками (котлами, солнечными батареями, тепловыми насосами).
- Рециркуляция горячей воды.
Ниже описаны популярнейшие схемы подключения таких водонагревателей к системе отопления и котлам.
Оглавление:
Схема с сервоприводом и трехходовым клапаном
Такой монтаж применим для напольных и настенных котлов. Архитектура предполагает организацию 2-х контуров: отопительного и бойлерного (приоритетного). С понижением температуры воды в ГВС, срабатывает термостат, сигнализирующий клапану, в результате чего поток теплоносителя «оборачивается» в сторону приоритетного контура.
После нагрева воды до требуемой температуры клапан возвращается в исходную позицию, и тепловой поток начинает идти через отопительную линию. Привод клапана управляется термостатом. Схема часто реализуется с настенным котлом, оснащенным насосом и прочей автоматикой, когда требуется большой резерв горячей воды.
К содержанию ↑
Схема подключения бойлера косвенного нагрева с двумя насосами
В этом случае действует аналогичный принцип – приоритета ГВС. При снижении температуры в системе водоснабжения, включается бойлерный насос, вместе с этим насос основной ветки отопления деактивируется.
Чтобы исключить появление встречного или паразитного потока, в одну из линий должны быть включены обратные клапана. Если котел оснащен необходимой автоматикой, то имеется возможность подключения к нему термостата водонагревателя для самостоятельного включения/выключения насосов.
К содержанию ↑

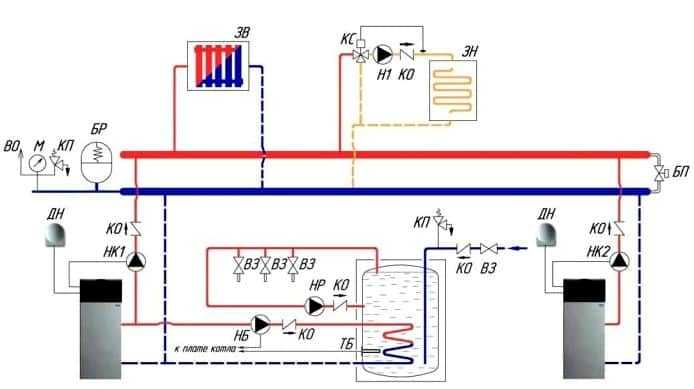

Схема с гидравлическим разделителем
Подобное подключение используется при наличии большого количества контуров (3 и более). Зачастую эта схема состоит из таких контуров: радиаторное отопление, нагрев бойлера, теплые полы.
Гидравлическая стрелка не является обязательным элементом, но при ее отсутствии потребуется монтаж балансировочных вентилей, которые обеспечат достаточный прогрев радиаторов.
К содержанию ↑
Полезные советы
Если вы приняли решение установить такой бойлер своими руками, вам обязательно пригодятся эти полезные советы:
- Настенный водонагреватель нужно закреплять так, чтобы нижняя его часть располагалась выше верхней точки радиатора и котла.
- Если позволяет планировка помещения – бойлер нужно установить в соответствии со всеми требованиями – чем ниже он будет закреплен, тем больше времени вода будет нагреваться.
- Всегда стоит принимать во внимание тот факт, что в нижней части нагревателя температура воды такая же, как в обратке отопительной системы.
