Рекуперативная вентиляция – достойная замена традиционным схемам воздухообмена

В этой статье мы расскажем о том, что собой представляет вентиляция с рекуператором, по какому принципу она работает, и каковы ее характерные преимущества и недостатки.

Тема статьи выбрана неслучайно, так как свежий воздух – это залог здоровья. Именно поэтому, поиск наиболее эффективной вентиляционной системы с наступлением тёплого времени года становится все более актуальным.

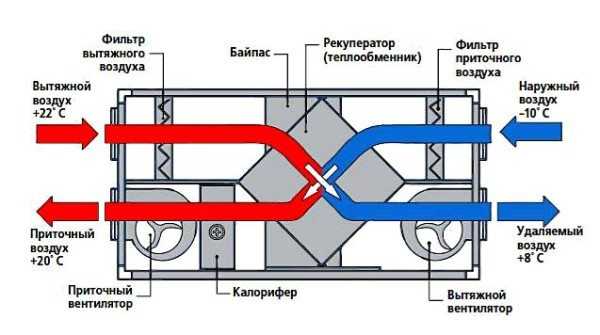

Схема рекуператора, который обеспечит эффективность и экономичность вентиляции

В настоящее время на рынке представлен широкий перечень различных решений, которые позволят сделать воздухообмен в помещении более интенсивным. Но подчас, помимо производительности к вентиляционным системам предъявляются требования в плане бесшумности работы, экономичности потребления энергоресурсов, компактности габаритов, простоты самостоятельного обслуживания и т.д.

Разумеется, не каждая бытовая система вентиляции соответствует всем перечисленным требованиям. Но есть оборудование, которое по большинству эксплуатационных параметров опережает традиционные устройства. В данном случае мы говорим про вентиляционные установки с рекуператором и именно об этом оборудовании мы расскажем как можно подробнее.

Причины для замены обычной вентиляции аналогами с рекуператором

Простое объяснение непростого принципа действи

Приточно-вытяжные системы, оснащенные рекуператором воздуха, на территории постсоветского пространства до сих пор применяются крайне редко отчасти из-за новизны технологии, отчасти из-за якобы высокой стоимости оборудования. Тем не менее, технология повсеместно распространена в странах Западной Европы и североамериканского континента, что доказывает ее состоятельность.

Почему экономные европейцы отдают предпочтение системам, цена которых выше стоимости традиционных схем воздухообмена в помещении?

Естественная вентиляция, характерная для старых построек, предполагает проникновение воздуха извне через щели в оконных и дверных притворах. Но, в случае монтажа современных стеклопакетов и герметичных входных дверей традиционные схемы не работают. В результате, воздухообмен нарушается, что приводит к нежелательным последствиям.

С наступлением теплого времени года бороться с такими последствиями можно посредством открывания окон. Но, ведь в холодное время года необходимость интенсивного воздухообмена никто не отменял. Конечно же, можно открывать окна зимой, но в итоге, на улицу будет улетучиваться тепло, за которое вы платите деньги.

Спрашивается, стоит ли выбрасывать деньги на ветер или всё-таки будет разумно применить ту систему, которая обеспечит интенсивность воздухообмена при сохранении тепла в доме?

Продолжая тему нецелесообразности использования традиционных схем вентиляции, отметим, что через форточку или открытое окно в помещение попадает нефильтрованный грязный воздух, что особенно ощутимо в городской черте.

И наконец, традиционная приточно-вытяжная вентиляция заведомо неуправляемая, что чревато сквозняками и ощущением дискомфорта. В то же время вентиляция в частном доме с рекуператором холодного воздуха позволяет обеспечить интенсивный воздухообмен без ранее перечисленных негативных последствий.

Бережем тепло без ущерба для качества вентиляции

Принцип рекуперации

Принцип рекуперации, на котором основана работа современных вентиляционных систем, заключается в следующем:

• Теплый отработанный воздух выводится наружу.
• Извне поступает свежий воздух, который на порядок холоднее потока, выводимого наружу.
• Теплый поток, встречаясь холодным, отдает часть тепла и только после этого выводится на улицу в полностью отработанном состоянии.
• В помещение попадает воздух свежий и одновременно доведенный до температуры выводимого потока.

Схема работы роторного рекуператора

Рассмотрим то, как такая схема может быть реализована в простых системах с приточным и вытяжным воздуховодом:

• Пластинчатый рекуператор представляет собой кассету, которая устанавливается в вентиляционный воздуховод. Нагретый поток, выводимый из помещения, проходя через радиатор, отдает большую часть тепла металлическому теплообменнику. Теплообменник в свою очередь отдает тепло входящему потоку.
• Роторный рекуператор – более технологичная версия пластинчатой модификации.

Принцип действия устройства основано на теплообмене между входящим и выходящим воздушным потоком. Но в отличие от пластинчатого аналога, который статичен, теплообменник, выполненный в виде ротора, вращается. За счет скорости вращения можно регулировать интенсивность процесса.

Выбор рекуператора

После того как мы определились с тем, что такое рекуператор в вентиляции и по какому принципу он работает, осталось определиться с выбором подходящего устройства.

Основными критериями для рассмотрения продукции, представленной на рынке, станут такие характеристики как цена, принцип действия, степень производительности, надежность и экономичность.

• Пластинчатый рекуператор с теплообменником, выполненным из алюминия, отличает доступная цена, а потому они доступны многим желающим и это очевидное преимущество. Входящие и исходящие потоки в устройстве не смешиваются, так как они разделяются алюминиевой фольгой.

Схема устройства, оснащенного пластинчатым теплообменником

Из недостатков такого решения отметим ограниченную производительность в холодное время года.

Зимой теплообменник обмерзает и для его оттаивания необходим небольшой промежуток времени. За счет необходимости в оттаивании, расход электроэнергии возрастает в сравнении с другими типами рекуператоров.

Пластинчатые модификации с алюминиевыми перегородками не рекомендуется использовать в вентиляционных системах, обслуживающих жилые помещения. Дело в том, что в холодное время года эти рекуператоры сушат воздух, а потому наряду с ними потребуется применять увлажнитель.

На сегодняшний день модификации с алюминиевым пластинчатым теплообменником являются лучшим выбором для устройства вентиляции в бассейнах и банях.

Мощный рекуператор с возможностью вертикального и горизонтального монтажа

• Пластинчатый рекуператор с пластиковым теплообменником также доступен, как и модификация из алюминия. Но, благодаря техническим параметрам полимерных материалов, КПД пластикового теплообменника несколько выше, чем в случае с алюминиевым аналогом.
• Пластинчатый рекуператор с целлюлозным теплообменником и одинарной кассетой – это устройство, которое позволяет вернуть в помещение не только температуру, но и большую часть влаги, которая была в отработанном воздухе. В итоге, применяя такие устройства, можно обеспечить стабильный уровень влагосодержания в воздухе, что немаловажно, если речь идет о вентиляции жилых помещений.

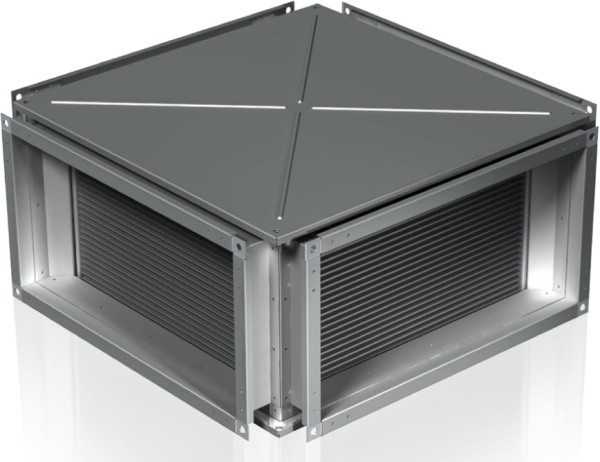

На фото теплообменник, используемый в климатическом оборудовании, в защитном кожухе

Целлюлозные перегородки, используемые в теплообменнике, эффективно отделяют входящие и исходящие потоки воздуха, пропитываются влагой, но вместе с тем не обмерзают как ранее перечисленные модификации. В итоге, нет необходимости в проведении долгосрочного оттаивания.

Именно поэтому такие устройства не только высокопроизводительные, но и экономичные в плане расхода электроэнергии.

Важно: Инструкция применения таких рекуператоров не предусматривает использование для осушения помещений.

• Пластинчатый рекуператор с целлюлозным теплообменником и двойной кассетой – это более производительная версия модификации с одинарной кассетой. Более того, устройствам с двойной кассетой свойственны менее ощутимые перепады температур, а потому обмерзание теплообменника полностью исключено.

Важно: Цена такого изделия несколько выше стоимости модификаций с одинарной кассетой.

• Роторные рекуператоры характеризуются высоким КПД, в сравнении с пластинчатыми модификациями с одинарной кассетой. Впрочем, в плане производительности роторные модели несколько уступают пластинчатым аналогам с двойной кассетой.

Устройство энергосберегающей вентиляции

Существенным преимуществом является крайне низкое энергопотребление. Несмотря на то, что устройства такого типа недешевы, их цена оправдывается в течение трех-четырёх лет.

Недостатком роторных устройств является неидеальное разделение потоков. Поэтому к свежему приточному воздуху может подмешиваться около 10% отработанного воздуха.

Важно: Выбирая роторный рекуператор, необходимо принимать во внимание, что он требует более частого эксплуатационного обслуживания, чем пластинчатые модификации.

На что обратить внимание, покупая приточно-вытяжную систему с рекуператором

Схема воздухообмена в доме, оборудованном вентиляцией с рекуператором

Принимая решение о приобретении той или иной вентиляционной системы с рекуператором, обращаем внимание на следующие моменты:

• Производительность установки – такие параметры можно узнать у специалистов, которые будут принимать непосредственное участие в разработке проекта и в проведении монтажных работ. При определении данных параметров учитываются размеры помещения, планировка и т.д.
• Сопротивление воздуховодов входящим и исходящим потокам при эксплуатации той или иной установки.
• Возможность выполнения эксплуатационного обслуживания своими руками.
• Класс энергопотребления выбранного устройства и, как следствие, его экономичность. Зная этот параметр, можно получить общее представление о том, сколько будет стоить содержание оборудования.

Вывод

Теперь нам известно, какие системы вентиляции и рекуператор способны сделать помещение более и комфортным. Осталось подобрать ту систему, которая станет оптимальным решением для вашего дома.

Остались какие-либо вопросы? Больше полезной информации можно найти, посмотрев видео в этой статье.
