			Расчет водосточной системы кровли



Оглавление:

Расчет водостока: основные требования и правила


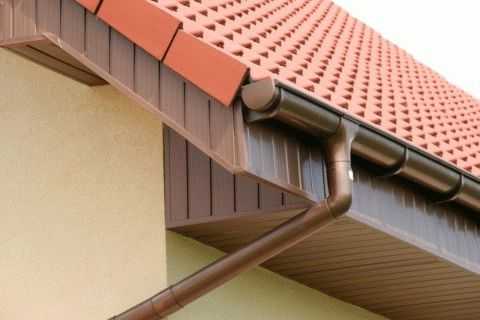

			Расчет водосточной системы кровли

Система водоотвода – это одно из основных защитных мероприятий, которое способствует продлению эксплуатации кровельных материалов, фасада и фундамента здания. Правильный и грамотный расчет водосточной системы кровли является залогом длительной и надежной эксплуатации всего здания в целом. Знание основных принципов подсчета комплектующих системы водоотвода поможет оптимизировать расходы на её обустройство.

Расчет наружного водостока выполняют с учетом следующих требований:

  • подвесные или настенные желоба должны устанавливаться на крышах с углом ската не менее 15°;
  • продольный уклон желобов соблюдают на уровне не менее 2%;
  • желоба должны обладать бортами с высотой более 120мм;
  • расстояние между трубами водостока составляет не более 24 метров;
  • диаметр водосточной трубы берут из расчета 1,5 см 2 сечения на 1 м 2 кровли.
  • Данные правила действительны для водосточных систем в климатических зонах с низкой вероятностью замерзания воды.

    Во всех климатических зонах рекомендуют устраивать организованный внутренний водосток с наружным отводом воды. Он состоит из следующих компонентов:

  • стояк;
  • воронка;
  • отводная труба;
  • выпуск.
  •
			Расчет водосточной системы кровли

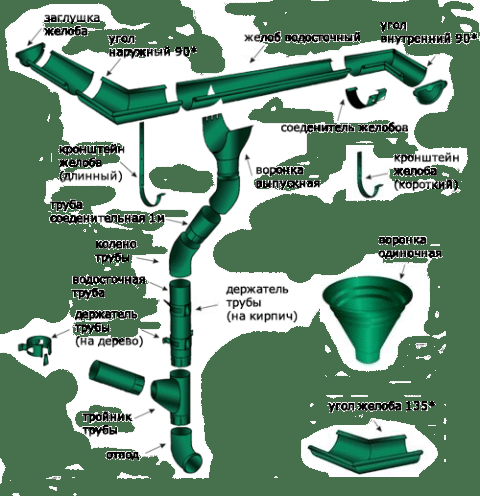

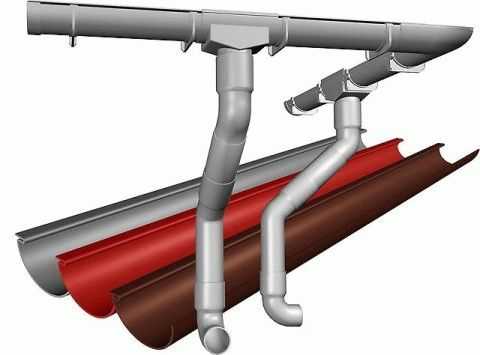

    В зависимости от требуемой конфигурации и выполняемых функций система отвода воды может дополняться разнообразными аксессуарами и комплектующими.

    Оптимальное количество воронок

    Основное назначение внутренней системы водоотвода – это обеспечение удаления воды с кровли при любой температуре воздуха на улице и вне зависимости от количества осадков. Утилизацию воды рекомендовано осуществлять в общую или дождевую канализацию. Расчет количества воронок внутреннего водостока ведут по правилу: 1 воронка на 0,75 м 2 кровли и 1см 2 трубы для стока воды. Воронки внутренней системы располагают вдоль продольной оси кровли. Обустраивать воронки и стояки в толще наружных стен запрещено, по причине их возможного промерзания в зимний период времени.


			Расчет водосточной системы кровли

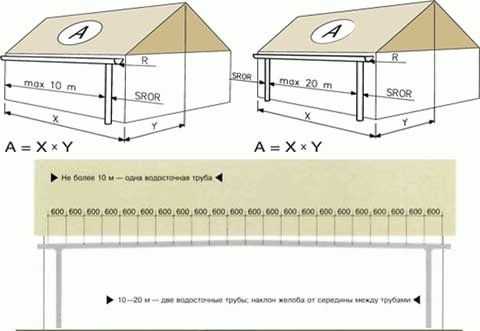

    Расчет количества водосточных воронок ведут с учетом следующих требований:

  • если нет препятствий для линейного расширения желоба длиной до 12 метров, тогда достаточно будет одной воронки;
  • при длине желоба свыше 12 метров и есть препятствия для его расширения, тогда потребуется одна специальная компенсирующая воронка в конце уклона;
  • если желоб опоясывает здание по периметру, тогда потребуется совместная установка воронок и компенсаторов.
  • Расчет водосточных воронок необходимо выполнять исходя из их паспортных данных, где содержится информация о геометрических размерах, способе крепления и пропускной способности. Количество водосточных воронок должно соответствовать количеству водосточных труб во всей системе водоотвода.

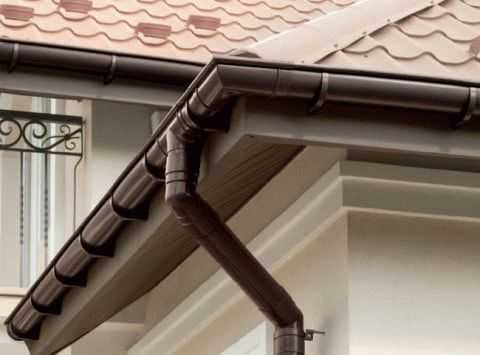

    Особенности расчета водосточных желобов и труб

    При обустройстве наружного водоотвода следует тщательно обследовать все здание на наличие архитектурных особенностей, выступающих частей и впадин. Водосточная система не должна портить внешний облик здания, поэтому если она гармонично не вписывается на фасаде, её следует спрятать с тыльной стороны. Для этих целей используют многочисленные аксессуары, которые массово сегодня выпускаются.

    Расчет водосточной системы необходимо всегда начинать с измерения площади крыши, с которой будет удаляться вода. Это можно достаточно просто выполнить, зная самые простые геометрические формулы. Номинально можно принять, что труба для стока воды диаметром 100 мм способна эффективно работать на площади крыши до 220м 2 .


			Расчет водосточной системы кровли

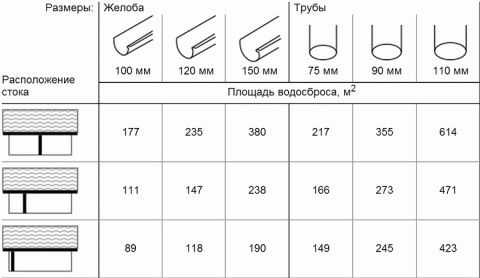

    Расчет сечения водосточного желоба выполняют с учетом угла ската крыши, чем он круче, тем высота борта у желоба должна быть выше. Это связано в первую очередь с увеличением площади сбора осадков, которые являются основным источником воды. Количество желобов подбирается исходя из периметра карниза и предлагаемых на рынке комплектующих. Так, большинство пластиковых желобов имеет длину 3 или 4 метра, а оцинкованных – 2 метра. Если длина карниза составляет 10 метров, тогда нам потребуется 5 оцинкованных желобов или 2 штуки по 4 метра и один на 3 метра в случае пластиковых деталей.

    Важно знать, что количество соединительных муфт для желобов всегда ровно на одну единицу меньше, чем самих желобов.

    Подсчет количества крепежных крюков ведут по следующей формуле:

    где N – количество крюков;

    L – длина карниза;

    0,6 – рекомендованный нормативной документацией шаг между крюками.

    Подсчет количества водосточных труб можно найти, используя формулу:

    где N – количество водосточных труб;

    Нкарниза – высота от земли до карниза;

    Низгиба – высота изгиба трубы;

    Lвставки – длина вставки воронки;

    Lтрубы – длина водосточной трубы (обычно 3 или 4 метра).

    Важно знать, что для крепления каждого отрезка водосточной трубы следует использовать как минимум два хомута.

    Чтобы выполнить расчет внутреннего водостока по сечению трубы, необходимо определить максимальное количество воды, которое может поступить с крыши. С этой целью измеряют геометрические параметры кровли (длину и ширину) и умножают на максимальное количество осадков, определенное для данной местности. В большинстве случаев используют упрощенную формулу, приняв во внимание, что на 1см 2 сечения водосточной трубы приходится порядка 1 м 2 кровли.


			Расчет водосточной системы кровли

    Расчет водосточной системы СНиП регламентирует с учетом влияния очень большого количества факторов, среди которых:

  • количество атмосферных осадков в году;
  • климатическая зона и максимальная отрицательная температура;
  • площадь крыши;
  • наличие дождевой канализации;
  • другие факторы.
  • Своевременно сделанный грамотный расчет водостока для крыши позволяет сэкономить значительные денежные средства на оптимизации количества закупаемых частей системы водоотвода.

    Расчет количества водосточных воронок. Расчет наружной и внутренней водосточной системы по СНиП

    Как правильно произвести расчет водосточной системы кровли своими руками?

    Без сомнения, ливневая канализация необходима для каждого дома. Такая система защищает фасад строения от намокания, продлевая срок эксплуатации облицовочных материалов и предотвращает подтопление подвала. Важным моментом выбора материалов для ливневки является расчет водосточной системы.


			Расчет водосточной системы кровли

    Сегодня все большую популярность набирают пластиковые элементы ливневого водоотвода. Это объясняется невысокой стоимостью комплектующих, легким монтажом и обслуживанием самой системы отведения сточных вод.

    Еще одним преимуществом пластиковых конструкций является их заводское изготовление а, следовательно, и стандартные размеры, что позволяет довольно точно рассчитать необходимое количество материала, зная размеры крыши и примерные значения площади кровли.

    Как производится расчет производительности ливневки

    Основной критерий, который учитывается при выборе элементов ливневой канализации, является пропускная способность всей системы. Если расчет количества воронок, а также внутреннего диаметра труб и желобов водостока окажется неверным, то ливневка не будет справляться с большим объемом воды, стекающей с крыши.

    Это приведет к неизбежному подтоплению фундамента дома и заливанию фасада. Чтобы рассчитать мощность или пропускную способность ливневой системы, необходимо:

    1. Знать среднегодовой уровень (максимальный и минимальный) количества осадков в регионе проживания.
    2. Произвести расчет площади кровли. При этом рассчитывать площадь всей крыши нет необходимости. Достаточно произвести расчеты самого большого ската (для многоскатной крыши). Эта величина и будет определяющим значением для всей системы ливневой канализации.

    Расчет площади крыши

    Для расчета площади самого большого ската кровли используется формула S=(A+B/2)×C, где:

  • A – горизонтальная проекция боковой части ската;
  • B – высота ската крыши (также по боковой проекции);
  • C – длина ската кровли.
  •
			Расчет водосточной системы кровли

    Все измерения необходимо производить в метрах для получения необходимого значения площади.

    Совет! При расчете внутреннего водостока для плоских кровель, формула немного видоизменяется: S=A×C.

    Расчет нагрузки на водоотвод

    Высчитав площадь кровли, нужно рассчитать максимальный объем осадков, который будет приходиться на единицу площади системы водоотведения. Для этого применяется следующая формула Q=S×q/10000, где:

  • S – площадь ската кровли, полученная ранее;
  • q – максимальный уровень осадков в регионе.
  • Полученное значение, измеряемое в литрах на секунду, позволяет выбрать сечение внутреннего диаметра водоотводящих труб и желобов, а также количество водоприемных воронок, необходимое для нормального функционирования всей ливневки.

    Расчет количества элементов ливневой системы

    Определившись с сечением ливневки, нужно рассчитать необходимое количество элементов системы. Такие подсчеты необходимы, чтобы монтаж производился без задержек и в то же время не приобрести лишние аксессуары. Чтобы произвести расчет водостока, достаточно знать несколько основных размеров:

  • длину карниза по периметру дома;
  • высоту стен здания.
  •
			Расчет водосточной системы кровли

    Согласно этим размерам, а также используя данные, полученные в результате предыдущих расчетов, легко можно произвести количество необходимых материалов своими руками:

  • Произвести подсчет необходимого количества желобов довольно легко. Эти элементы ливневки имеют стандартные размеры. Длина металлических желобов составляет 2 метра, а пластиковых – 3 и 4 метра, в зависимости от производителя. Таким образом, зная длину карниза, легко найти нужное количество желобов. При получении промежуточных значений, например, 15,5 метра, нужно брать в большую сторону, то есть 16 метров желоба.
  • Угловые желоба и соединительные элементы. Количество угловых желобов внутреннего и наружного исполнения равно количеству углов крыши. Этот показатель зависит от сложности конструкции и количества скатов кровли. Соединительные элементы подсчитываются по количеству прямых и угловых желобов, а также воронок.
  • Совет! Соединительных элементов понадобится на одну единицу меньше, чем количество воронок и желобов. Например, для соединения трех желобов понадобится два соединительных элемента.

  • Заглушки необходимы, если производится расчет водосточной системы не замкнутого типа. Такие аксессуары устанавливаются на торцы крайних желобов и предотвращают перелив дождевой воды. При обустройстве замкнутой ливневой канализации, заглушки не нужны.
  • Количество воронок зависит от того, сколько будет водосточных труб. Устанавливается по одной воронке на каждую трубу. Чаще всего установку водосточных труб и воронок производят по углам дома. Но в некоторых случаях выгоднее установить одну трубу по центру фасада. В таком случае, водосточную трубу и воронку следует взять больше расчетного диаметра.
  • Метраж водосточных труб рассчитывается умножением высоты дома на количество стояков. Крепление труб к фасаду дома осуществляется при помощи монтажных хомутов, из расчета два крепления на 1,5–2 метра трубы.
  • Произвести расчет количества специальных креплений для воронок и желобов довольно легко. На каждую воронку устанавливается по два кронштейна. Шаг между кронштейнами для крепления желобов должен составлять 50–60 см.
  • Совет! Крепления (кронштейны) – самые недорогие элементы конструкции. Поэтому их лучше взять с небольшим запасом.

    Рассмотренный материал наглядно демонстрирует легкость, с которой можно рассчитать и своими руками смонтировать водосточную систему для частного дома. Для этого не требуются особые навыки и глубокие познания инженерных нюансов, достаточно самостоятельно произвести некоторые замеры и подсчеты.

    Очень важно правильно осуществить расчет водосточной системы кровли, ибо при неправильном расчете материала может не хватить или остаться достаточно много.

    Как рассчитать водосток для крыши дома: общие принципы и правила подбора комплектующих элементов

    Любому дому необходима качественная крыша. А крыша нуждается в водосточной системе. Своевременное удаление дождевых и талых вод не позволит отсыреть не только кровле, но и стенам дома.


			Расчет водосточной системы кровли

    Монтаж водостока вполне по силам домашнему мастеру, но до начала работ следует задаться вопросом: как рассчитать водосток для крыши?

    Сделать это относительно просто, поскольку составляющие современных водостоков часто подобны деталям конструктора.

    Сечение желобов и труб: самый важный момент

    Указанный параметр определяет пропускную способность всей водосточной системы. Если желоба переполнятся, территория вокруг строения неминуемо будет залита водой.

    Как рассчитать сечение желоба водостока для крыши? Необходимо исходить из её площади:

    В зависимости от ширины желобов и диаметра труб должны быть подобраны по размерам прочие элементы водосточной системы.

    Подсчёт труб водостока

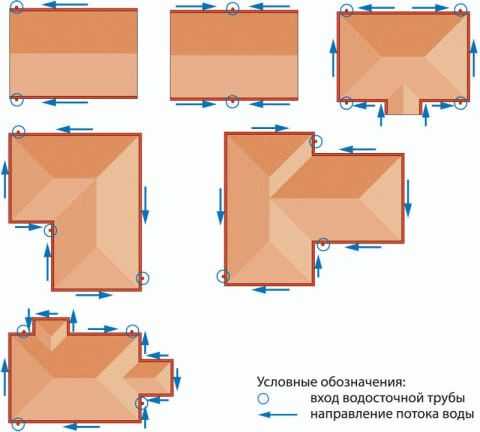

    Начинать нужно с вопроса: какая у крыши конфигурация? Ответ поможет определить тип водостока кровли. Обычная двускатная крыша требует устройства двух отдельных водостоков – по одному на каждый скат. Вальмовая крыша потребует устройства замкнутой водосточной конструкции.


			Расчет водосточной системы кровли

    Чем сложнее крыша по своей конфигурации, тем более тщательным должен быть расчёт системы водостоков.

    Далее можно переходить к подсчёту числа водосточных труб. Он определяется площадью крыши. Одной водосточной трубы хватит на 70 – 100 квадратных метров кровли. Необходимо учесть: даже если общая площадь двускатной крыши не превышает ста метров, всё равно понадобится две трубы – по числу скатов и водостоков.

    В замкнутых системах расчет труб водостока для крыши может опираться на её общую площадь. Но все округления должны делаться в большую сторону.

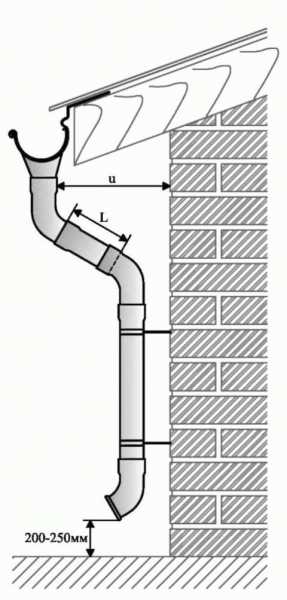

    Вертикальные водосточные трубы производятся трёхметровыми отрезками. Чтобы рассчитать необходимое количество труб, нужно:

  • взять расстояние от низа кровли до земли минус 0,3 метра;
  • разделить полученное число на 3 (длина отрезка водосточной трубы);
  • умножить на число вертикальных стоков;
  • округлить результат в большую сторону.
  • Подсчёт прочих элементов

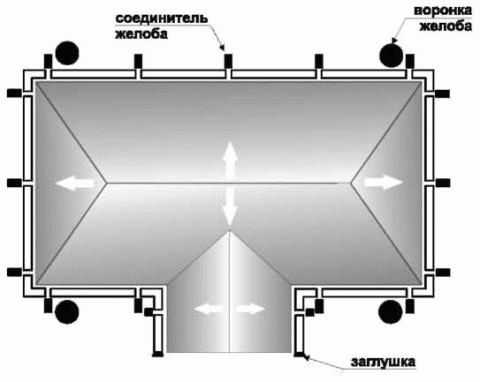

    Для дальнейшей работы весьма полезно взять (начертить) план крыши. Это облегчит подсчёты и позволит сделать их более наглядными.


			Расчет водосточной системы кровли

    Затем нужно следовать списку ниже:

    1. Внешние и внутренние углы жёлоба берутся по количеству углов кровли. Именно здесь особенно будет полезен план крыши.
    2. Чтобы вычислить количество желобов, необходимо высчитать периметр горизонтального водостока. Полученное число делят на три (стандартные желоба выпускаются трёхметровыми). Результат нужно округлить в большую сторону. Проверку можно провести, используя план с выдержанным масштабом. На план можно условно нанести желоба, учитывая необходимость их разреза в некоторых местах.
    3. Подсчёт необходимого числа соединителей и заглушек зависит от того, замкнутая система или нет. В первом случае – сколько элементов, столько и соединителей. Во втором соединителей потребуется на один меньше, чем элементов. Если жёлоб где-то обрывается, то в этом месте нужна заглушка.

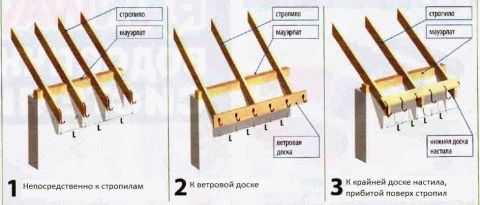

    4. Расчёт количества креплений водосточных желобов (крюков,кронштейнов) может быть довольно сложным, всё зависит от конфигурации крыши. На прямом отрезке водостока потребуется один кронштейн на каждые 0,6 – 0,9 метра жёлоба. Но потребуются и дополнительные крюки. Они нужны на поворотных и концевых участках водосточной горизонтали. При недостаточном числе кронштейнов желоба могут выйти из строя под весом накопившегося снега или льда.
    5. При монтаже водосточных труб на каждую вертикаль потребуется два колена трубы, а также по одному сливному колену.
    6. На каждую водосточную трубу должно приходиться минимум два держателя. Но более рационально использовать один держатель на каждый метр вертикали. Особенно важно установить держатели в местах стыков труб и колен.

    Тем, кто стремится сделать максимально полный и точный расчёт водостоков для крыши, полезно прочесть СНиП 2.04.01-85, двадцатый раздел которого посвящён водостокам. Зная, как рассчитать водостоки для крыши, можно собственными силами спроектировать систему отвода дождевых и талых вод.

    Правильные и тщательные расчёты помогут защитить от лишней влаги каждое здание, оборудованное водостоком, и также прилегающую территорию.

    Правильно спроектированный водосток защищает здание от сточных и талых вод. Пример расчёта необходимого количества элементов водосточной системы кровли

    Как рассчитать водосточную систему крыши с нуля: от выбора материала до расчета количества деталей

    Кровельные работы завершаются только после монтажа водостоков. Как рассчитать водосточную систему крыши без посторонней помощи: не прогадать с выбором материалов и производителя, не купить лишнего, и спланировать конструкцию так, чтобы водосток служил 50 лет? Составление схем для стандартных форм кровли под силу даже новичку. Основные этапы:

    Содержание

  • Выбор оптимального материала изготовления.
  • Построение схемы разводки водостока.
  • Расчет количества необходимых деталей.
  •
			Расчет водосточной системы кровли

    Выбор материала изготовления: какие водостоки устанавливать ↑

    Изделия из оцинкованной стали не стоит рассматривать для монтажа на жилой дом. Низкая стоимость материалов не сделает установку дешевле: для монтажа потребуется много времени, а герметично собрать изготовленные кустарным способом детали – практически невозможно. Сталь, покрытая тонким защитным слоем оцинковки, начнет ржаветь через 2 – 3 года, придется устанавливать новую систему. Современные бюджетные водостоки изготавливают:


			Расчет водосточной системы кровли

    Эстетичный вид и приемлемая цена: преимущества пластиковых водостоков

    Водостоки из пластика: в каких случаях стоит устанавливать ПВХ систему

    Недорогие пластиковые детали могут без поломок служить десятилетиями. Изготавливают компоненты из поливинилхлорида – полимера на основе акриловых смол. Желоба и трубы имеют сверхлегкий вес, удобны в транспортировке и не требуют специальных навыков при монтаже.


			Расчет водосточной системы кровли

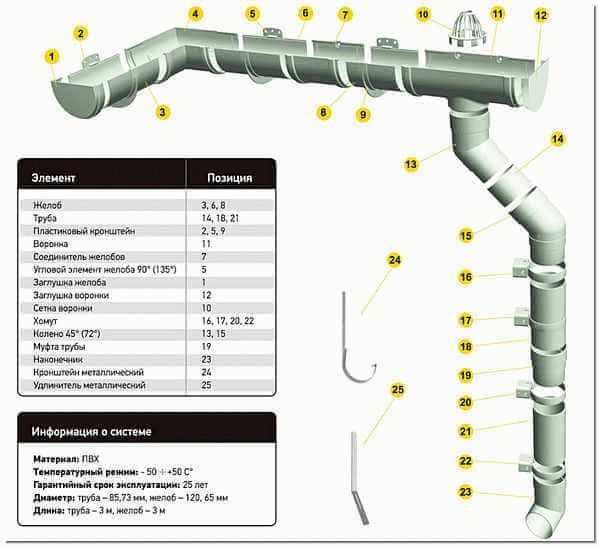

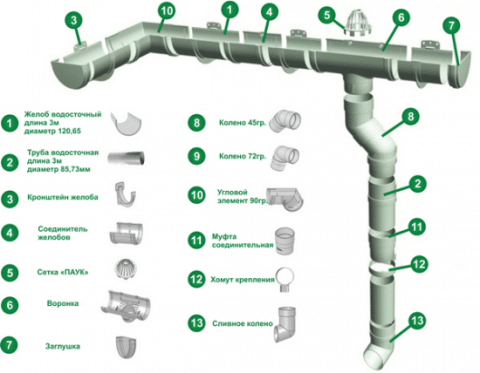

    Элементы пластиковой системы

    Отлично подойдут пластиковые системы для установки на невысоких одноэтажных жилых домах, хозяйственных постройках, гаражах, дачных домиках. Монтируются на старые кровли с крепежом на ветровой доске. Производители рекомендуют ПВХ для организации водостока на крышах мансардных этажей: пластиковые лотки практически бесшумные, в отличие от металлических.

    Материал достаточно хрупок и не отличается прочностью. Подвержен механическим повреждениям, особенно при низкой температуре воздуха. Поэтому при выборе системы для установки пластикового водостока для крыши в регионе с холодным климатом стоит предусмотреть одновременный монтаж греющего кабеля. Кровельное покрытие обустраивают с обязательным наличием снегозадержателей, чтобы снизить риск поломки водостока при схождении снега.

    Металлопластиковые системы: особенности использования

    Водостоки из металла с полимерным слоем относятся к средней ценовой категории. Изготавливают детали из сплава стали, сверху наносят несколько слоев полимера для защиты короба от воздействия воды. При расчете водосточной системы следует учесть и цену монтажа: устанавливать самостоятельно металлопластиковые детали сложно. Желоба имеют достаточно большой вес, монтировать на высоте лотки в одиночку нельзя.


			Расчет водосточной системы кровли

    Металлопластиковый водосток: детали

    При сборке необходим специальный инструмент и навыки работы с металлом: металлопластиковые детали нельзя резать болгаркой или насадкой на дрель. Полимерное покрытие чувствительно к температуре, при перегреве оно отслаивается. Также металлопластиковые изделия требуют аккуратного обращения при погрузке и транспортировке: поверхность должна быть закрыта. Царапины на полимере – это проводники воды на металлическое основание, соответственно, в точках повреждений быстро образуется ржавчина.

    Металлопластик – оптимальный выбор для:

  • Сборки водоотвода для загородных коттеджей большой площади и высоты.
  • Монтажа лотков на стропильные доски – допускается увеличение интервала между креплениями до 90 см.
  • Установки в сложных климатических условиях.
  • Составление схемы конструкции водостоков

    Только после выбора материала изготовления приступают к проектированию схемы. Чтобы посчитать без ошибок водосточную систему на крышу, необходим план кровли. Для проектирования придется выполнить несложные замеры, поэтому понадобятся: длинная рулетка, калькулятор и около часа времени.


			Расчет водосточной системы кровли

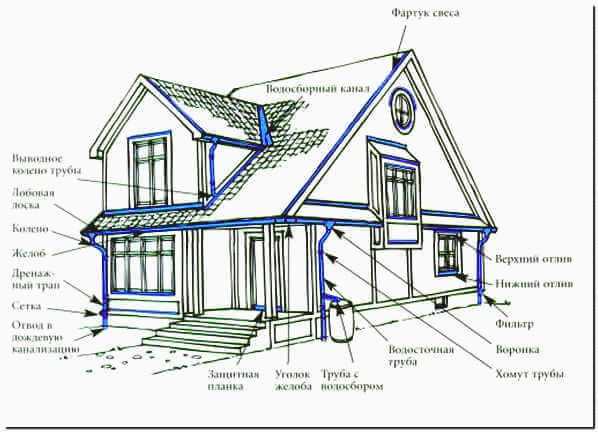

    Схема установки водостоков

    Условно всю систему кровельного водосбора можно разделить:

    1. Кровельные горизонтальные линии, основная функция которых – сбор стекающей с крыши воды.
    2. Вертикальные водостоки, принимающие воду из лотков.

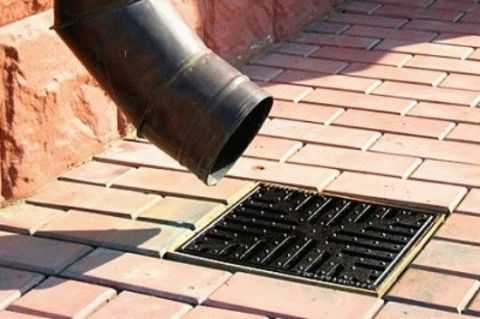

    3. Система отвода – наземные или вкопанные в грунт приемники дождевой воды, соединенные с нижней частью водостока.


			Расчет водосточной системы кровли

    Разметка линий для кровель разной формы

    Расчет площади кровли и определение диаметра труб и лотков

    Чтобы правильно рассчитать водосточную систему, необходимо определить диаметр труб и сечение лотков. Правильно подобранный размер деталей – это гарантия того, что вода не начнет переливаться через края желоба в сильный дождь.


			Расчет водосточной системы кровли

    Расчет площади ската крыши

    Определяют типоразмер изделий, опираясь на показатели:

  • Площади обслуживаемого ската кровли.
  • Среднего количества осадков в регионе.
  • Нужно ли вычислять общую площадь всей крыши? На самом деле, достаточно ориентироваться по плану и выбрать для замеров самый большой свес. Длину ската умножают на высоту. Согласно нормам, при расчете диаметра изделий нужно учитывать угол наклона свесов кровли и количество осадков, отводимых с крыши. Но практика показывает, что при выборе диаметра компонентов можно ориентироваться на рекомендации производителей, просчитанные по площади кровли:

    1. Если площадь ската составляет до 50 м 2 : сечение лотка – 100 мм, диаметр отвода – 75 мм.
    2. Площадь до 100 м 2 : сечение желоба – до 125 мм, диаметр труб – 87 мм.
    3. Для крыш с площадью до 200 м 2 : сечение лотков – до 150 мм, диаметр водостока – 100 мм.


			Расчет водосточной системы кровли

    Типоразмеры деталей водостока

    Размеры лотков и труб определяют в первую очередь, в зависимости от выбранного типоразмера будут подбираться сопутствующие детали: соединения, переходники и крепления.

    Подсчет количества и метража горизонтальных линий желобов

    Лотки устанавливаются вдоль нижнего края каждого свеса. Отдельными линиями оборудуют выступающие части кровли:


			Расчет водосточной системы кровли

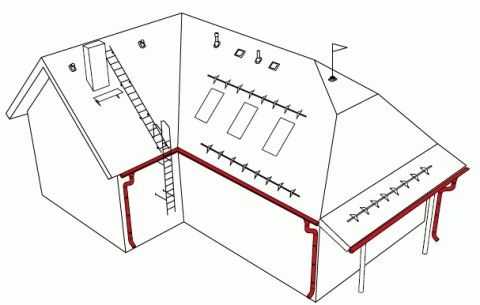

    Горизонтальные линии на крыше сложной формы

    Как посчитать длину линий желобов водосточной системы? Это самый легкий этап планирования. Достаточно измерить длину края каждого свеса. Все полученные значения сложить. Результат – общая длина горизонтальных водостоков.

    Сколько понадобится вертикальных отводов

    Немного сложнее правильно определить необходимое количество отводов – вертикальных стояков.


			Расчет водосточной системы кровли

    Расчет количества водостоков

    Простой способ рассчитывать вертикальные трубы водосточной системы:

  • Если длина горизонтальных линий не превышает 10 м, то на каждую линию планируется монтаж 1 водостока.
  • При превышении длины желоба, установленного по одному свесу кровли, 12 м – рассчитывают по 2 отвода на желоб.
  •
			Расчет водосточной системы кровли

    Соединение 2х желобов в общую трубу

    Для крыш сложной формы просчитывают дополнительные отводы для каждого выступа, если он не соединяется угловыми переходниками с желобами других участков. Для каждой линии с заглушками – 1 водосток. При близости коротких участков рационально соединять 2 близлежащих отрезка в 1 стояк при помощи установки разветвителя и отводов.

    Расчет количества материалов для желобов

    При расчете количества деталей отдельно определяют количество материалов для каждой части водосточной системы: желобов, водосточных труб и наземных сливных отводов.


			Расчет водосточной системы кровли

    Основные детали горизонтальных линий:

    Лотки и соединительные детали

    Большинство производителей пластиковых водостоков предлагают желоба для водостока в стандартном типоразмере: длиной 3 м. Некоторые изготавливают лотки длиной 3 и 4 метра. При расчете водосточной системы следует подобрать заводскую длину так, чтобы не оставалось отходов из отрезанных желобов.


			Расчет водосточной системы кровли

    Лоток из пластика

    К примеру, на линию в 10 м лучше приобрести, по возможности, четырехметровые изделия. Для двух десятиметровых желобов понадобится 5 заводских лотков. Один придется разрезать пополам. Отходов не будет.


			Расчет водосточной системы кровли

    Для каждой линии необходимы 2 заглушки – пластиковые или металлопластиковые детали, закрывающие край желоба.


			Расчет водосточной системы кровли

    Соединитель лотков с резиновым уплотнителем

    Соединительные детали просчитывают по количеству мест стыковки желобов в линии. Для 10-метровой линии из 3 отрезков понадобятся 2 соединения. Отдельно высчитывают количество соединительных муфт для каждого горизонтального участка, углов. Для удобства метраж лотков и точки стыка, где запланирована установка муфт, отмечают на схеме.

    Виды креплений: как правильно выбрать

    Чтобы не ошибиться с типом крепежа, определяют, будут ли устанавливать водосток на строящейся кровле, или лучше закрепить желоба на лобовой доске. В этом случае монтировать водосток можно после завершения кровельных работ.

    При установке желоба на стропила или на стропильную обшивку:

  • Подбирают длинные кронштейны из металла с прямыми удлинителями, которые отгибают под углом в 90 о после установки.
  •
			Расчет водосточной системы кровли

    Крюк с удлинителем

  • Применяют сборные детали с механическим регулируемым удлинителем.
  •
			Расчет водосточной системы кровли

    Если планируют крепить лотки на готовую кровлю, то просчитывают количество коротких держателей – нерегулируемых кронштейнов.


			Расчет водосточной системы кровли

    Как рассчитать количество кронштейнов

    Как посчитать крепления подкровельной водосточной системы? В зависимости от типа крепежа определяют расстояние между соседними крюками. Для коротких кронштейнов максимальный интервал составляет 60 см, для крепежа металлопластиковых лотков на стропильную обшивку или доски – до 90 см. Превышать расстояние, экономя на кронштейнах, не следует: лотки могут прогнуться под весом снега.


			Расчет водосточной системы кровли

    Способы монтажа креплений

    Расчет количества коротких нерегулируемых крюков:

    Кк – общее количество крюков на 1 линию желоба с заглушками

    Длж – длина лотка в сантиметрах

    Пример: Для желоба длиной 10 м понадобится: (1000 – 30)/60 = 16 крюков. 30 – это величина отступа в см от краев до точки установки 1-го кронштейна.


			Расчет водосточной системы кровли

    Расстояние между креплениями

    Такая же формула применяется и для подсчета количества регулируемых кронштейнов. Если расстояние между крюками составляет 90 см, то:

    Отдельно высчитывают количество для каждого желоба, полученные значения суммируют.

    Соединение лотков и труб: воронки и переходники

    Количество воронок при расчете водосточной системы крыши определить просто: на каждую запланированную водосточную трубу – 1 воронка.


			Расчет водосточной системы кровли

    Воронки с горизонтальными соединителями

    Важно подобрать тип воронки правильно. В комплектации пластиковых систем обычно есть воронки с горизонтальными соединителями с уплотнителями. Такие детали устанавливать гораздо проще. При выборе навесных воронок на замках придется вырезать отверстия в желобе, герметизировать место соединения.


			Расчет водосточной системы кровли

    Воронка с замком подвесная

    Каждую из воронок придется правильно соединить с трубой. В каждой точке устанавливают 2 угловых отвода, которые соединяют прямым отрезком трубы.


			Расчет водосточной системы кровли

    Соединение воронки с трубой

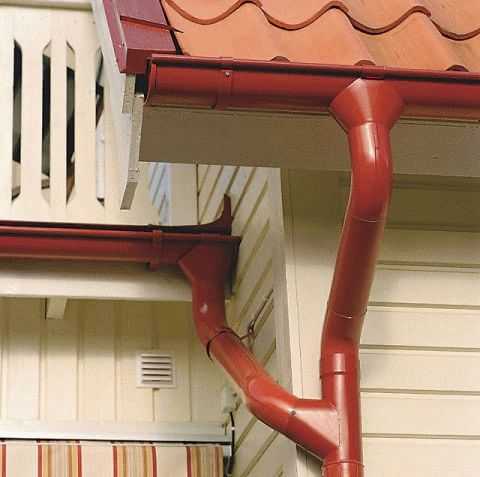

    При соединении 2 линий лотков в одной вертикальной линии к переходникам от воронок необходимо добавить 1 тройник с боковым отводом.

    Как рассчитать вертикальные отводы: водосточные трубы


			Расчет водосточной системы кровли

    Вертикальный участок: конструкция

    Чтобы спланировать вертикальные участки водостока, подсчитывают:

  • Метраж и количество труб.
  • Количество муфт-соединителей.
  • Количество хомутов – держателей.
  • Форму, тип и количество сливных отводов.
  • Количество труб и соединений

    Точно измеряют расстояние от края кровли до отмостки. От полученного значения необходимо отнять высоту перехода, сформированного отводами от воронок, соединяющими желоб с трубой. В результате получают точную длину трубы от нижнего края переходника до поверхности грунта.

    Элементы вертикальной трубы водостока

    Если не планируется ввод прямого участка водостока в дождеприемник, от длины трубы отнимают высоту от земли до края слива. Обычно высота установки слива не превышает 30 см.


			Расчет водосточной системы кровли

    Водосточная труба из металлопластика

    Длину вертикального отвода необходимо разделить на длину заводской трубы. Чтобы спланировать безотходную установку водосточных труб, высчитывают общую длину всех вертикальных стояков. Многие производители выпускают детали в нескольких размерах: 2, 3 и 4 м. Комбинируя длину заводских изделий, можно добиться минимального количества отрезных участков.


			Расчет водосточной системы кровли

    Соединяют трубы специальными муфтами. Количество соединителей равно количеству стыкуемых участков. К примеру, для трубы высотой 6 м потребуется 2 готовых заводских водостока и 2 муфты: одна — для соединения с подкровельным отводом, вторая – для стыковки труб.

    Крепление: сколько понадобится хомутов

    Крепить трубу к стене рекомендуют специальными держателями. Соблюдают отступ от стены и интервал установки, не превышающий 2 м. Количество держателей для каждого отвода умножают на количество водосточных труб.


			Расчет водосточной системы кровли

    Крепление трубы к стене

    Для фиксации хомутов используют шурупы. Длину метизов определяют по материалу облицовки стен. Для оштукатуренных поверхностей достаточно крепить хомут шурупами длиной 10 см.

    Для фасадов с изоляционным слоем к стандартной длине метиза следует добавить толщину утеплителя и декоративной облицовки. К примеру, для стены с 6-сантиметровым пенополистирольным покрытием длина шурупа должна составлять 16 см.

    Организация отвода влаги: приемные лотки или дождеприемники

    Дождеприемники устанавливают при подключении системы водоотвода к ливневке. Для каждого водостока планируют 1 дождеприемник.


			Расчет водосточной системы кровли

    Сливной отвод над открытым приемником

    Если ливневой канализации нет, то слив дождевой воды из водостока организуют в дренажные каналы или на поверхность грунта. При соединении с дренажом под водостоками формируют открытые каналы с использованием бетонных или пластиковых лотков с решетками.

    Схема построения водосточной системы для двускатной кровли

    Простая схема, как рассчитать водосточную систему двускатной крыши для дома с внешним периметром 10х9 м и высотой 5 м.


			Расчет водосточной системы кровли

    Схемы установки желобов и труб

    Для такой кровли необходимо обустроить 2 горизонтальные линии желобов длиной 10 м. Количество вертикальных водостоков – 2, поскольку длина ската равна 10 м. Диаметр трубы 75 – 87 мм, диаметр желоба 100 – 120 мм соответственно.

    Материалы для обустройства системы:

  • 7 заводских желобов длиной по 3 м.
  • 6 соединителей лотков, 4 заглушки.
  • 32 коротких кронштейна.
  • 2 воронки, 4 отвода и 2 отрезка по 60 – 80 см.
  • 4 заводские водосточные трубы по 2 м, 2 сливные отвода.
  • 4 соединителя труб и 6 держателей труб.
  • Простая конструкция для водостока четырехскатной крыши


			Расчет водосточной системы кровли

    Четырехскатная крыша с водостоком с двумя воронками вместо четырех

    Чтобы рассчитать водосточную систему для четырехскатной крыши, придется просчитывать не 2, а 4 горизонтальных линии и 4 точки соединения с вертикальным водостоком. При размерах дома 9 х 9 м и высоте 5 м понадобится:

  • Для 4 горизонтальных линий: 12 лотков длиной по 3 м, 8 соединителей.
  • 62 крюка, при условии монтажа на фронтонную доску через каждые 60 см.
  • 8 заглушек.
  • 4 воронки, 8 колен для соединения с трубой и 4 прямых отрезка.
  • 8 заводских труб по 2 м, 4 сливных отвода.
  • 8 соединительных муфт и 12 хомутов.
  • Самостоятельно просчитать водосток для небольшого дома с двускатной простой крышей – не проблема. Чтобы рассчитать сложную водосточную систему для крыши с мансардой или выступами, используйте калькуляторы, которые есть на сайтах производителей. Старайтесь просчитать несколько вариантов от разных изготовителей и сравните окончательную стоимость. Выбирайте оптимальную комплектацию.

    Экономить на монтаже стоит только при установке пластиковых систем на одноэтажных домах или хозяйственных пристройках. При планировании металлопластиковой конструкции лучше обратиться к мастерам: чтобы система работала исправно, необходимо учесть множество факторов – от угла наклона до соблюдения зазоров для температурного расширения.

    Как правильно рассчитать количество деталей для водосточной системы крыши. Схема конструкции для двускатной и четырехскатной крыши. Расчет метража водостоков.

    Расчет водосточной системы кровли

    Наши статьи о системах кровельных водоотводов, благодаря набору разнообразных советов и руководств, позволяет при любых условиях решить большинство проблем с которыми мы сталкиваемся при установке водоотводов. Но иногда особенности дизайна здания могут продиктовать ситуации, требующие принятия быстрых решений. В этой статье мы предлагаем инструкции и рекомендации по ручному изготовлению как стандартных, так и нестандартных деталей.

    Следует учитывать, что для качественного выполнения работ необходимы навыки работы с материалом и определенное мастерство.

    Для расчета водостока (количества требуемых материалов) достаточно иметь план кровли, знать примерную площадь скатов кровли, а также длины карнизов. Для примера возьмем простую четырехскатную кровлю.

    Наведем очень простой пример. У нас есть дом общей площадью кровли 160 кв. метров.


			Расчет водосточной системы кровли

    Расчет водосточной системы. План дома

    Sкровли = 160 кв.м

    1. Расчет количества водосточных труб

    Сначала, необходимо определить диаметр водосточной системы. Он зависит от площади сбора воды. При расчёте количества водосточных труб помните – одна водосточная труба приходится на 100 кв.м проекции крыши. Но из опыта видно, что для одноэтажного коттеджа площадью в 120 кв. м с двускатной крышей потребуется 2 водосточных ствола. Чем сложнее архитектурное решение здания – тем точнее надо рассчитать количество водосточных труб, особенно надо учесть уклон крыши.

    Поэтому, в данном случае, имея 160 кв. м общей площади кровли, достаточно двух водосточных труб. Как правило, трубы размещают по углам здания. Желательно, чтобы объем собираемой воды равномерно распределялся по всем трубам, как показано на рисунку.

    Число водосточных стволов соответствует числу воронок желоба – 2 шт.

    2. Расчет желобов водостока

    Стандартные размеры желобов бывают самые разные, зависит от производителя. Самый доступный размер – длиной 3 метра. Длина карниза по скату A и В – по 10,3 м. Следовательно, нам будет нужно 4 желоба, с остачей 1,7 метра на скат А и 3 желоба и остачу со ската А на скат В. Сумма: 7 желобов.

    По карнизу ската С и D – 5,5 соответственно требуется 2 желоба, с остачей 0,5 метра на каждый. В сумме 4 желоба. На всю кровлю нам необходимо 11 желобов длиной 3 метра. Кровля имеет четыре угла, исходя из этого, закладываем: угол желоба – 4 шт.

    3. Расчет желободержателей (Кронштейнов) и замков желоба водосточной системы

    Желободержатели закладываются по 1 штуки на каждые 0,5-0,6 метров, зависит от производителя. Мы в нашем расчете поставим 0,5 м. Всего для монтажа требуется желободержатель – 58 шт.:

    8 желобов по 3 метра – 8х6=42 кронштейна;

    2 желоба по 2,5 метра – 2х5=10 кронштейнов;

    2 желоба по 1,3 метра – 2х3=6 кронштейнов.

    Замки желоба водостока устанавливаются на все соединения желобов. Из рисунка ниже видно, что нам требуется 16 шт.


			Расчет водосточной системы кровли

    4. Расчет герметика для водостока

    На 10 замков желоба требуется 1 баллон герметика объемом 0,3л. Т. о. на 16 замков желоба требуется 2 баллона герметика.

    Для расчета колен, водосточных труб, отметов и хомутов, необходимо иметь планы фасадов здания, знать высоту карниза от отмостки, ширину карниза и размеры выступающих элементов фасада.

    5. Расчет колен водосточной системы

    Для расчета количества колен водостока возьмем следующие размеры:

    Высота до карниза (Н) – 7,5 м.

    Ширина карниза (В) – 0,6 м.


			Расчет водосточной системы кровли

    Количество отметов равно количеству воронок желоба. Колен, за условия обхода карниза, в 2 раза больше. На две воронки:

    Если на фасаде есть выступы соответственно рассчитывается сколько необходимо колен для его обхода:


			Расчет водосточной системы кровли

    Расчет водосточной системы. Колени

    6. Расчет водосточных труб

    Для прижима водосточного ствола к стене закладывается связка колено верхнее и колено. Если ширина карниза превышает 300 мм, то закладывается вставка трубы.

    В нашем случае H = 600 мм, следовательно, для двух водосточных стволов требуется труба (0,5м) – 2 шт.(1 труба 3м с 2м остачи).

    Высота карниза от отмостки составляет 7,5 метров. Сливное колено и отмет устанавливается на высоте 0,3 м от отмостки. Следовательно, расчетная высота труб составляет 7,5-0,3=7,2 м на один ствол. Размеры труб бывают до 3 метров. На 2 ствола нам надо 5 труб по 3 метра.

    Т.о. на объект необходимо c учетом количества водосточных стволов:


			Расчет водосточной системы кровли

    7. Расчет количества хомутов водостока

    Хомуты устанавливаются на всех соединениях труб, на соединении колена с трубой и трубы с отметом. В данном случае по каждому стволу – 5 соединений. Т.о. на весь объект требуется :

    Если стены выполнены из кирпича или бетона закладываются хомуты со штырем. Если стены – дерево, профнастил, фасадные панели, сайдинг то закладываются хомуты с ушами.

    Л&В стройрем занимается строительством, отделкой, ремонтом помещений. Наша компания быстро и качественно осуществит евроремонт, элит ремонт, капитальный ремонт, отделку помещений, разработает дизайн-проект, зделает перепланировку помещений. Компания Л

    Источник

    Оставьте ответ

    Ваш электронный адрес не будет опубликован.

    2019 - 2023 | IA-STUDIO
