Небольшая баня из бруса своими руками

0

Мы предлагаем построить самую простую и дешевую, но довольно удобную небольшую баню, размеры которой позволяют поместить ее в любом месте участка, а доступная технология и невысокая цена дает возможность каждому при желании иметь такую баньку. Размеры строения всего 3×3 метра, высота 2 метра, баня имеет совмещенную парную и моечную с печью и комнату для отдыха. Все строительные работы следует производить с учетом требований СНиП 31-02-2001.

Небольшая баня из бруса своими руками

Небольшая баня из бруса своими руками

Небольшая баня из бруса своими руками

План бани 3х3 м

Оглавление:

Подбор материалов

Для небольшой баньки выбираем дешевые, но по качеству вполне удовлетворительные материалы. Что нужно заготовить?

Таблица строительных материалов

Материалы Количество Иллюстрация
Цемент М400 150 кг Небольшая баня из бруса своими руками
Пиленый брус 150×150 мм 3,5 м3 Небольшая баня из бруса своими руками
Доска 50×100 мм 0,3 м3 Небольшая баня из бруса своими руками
Рейка 20×50 мм 25 м/п. Небольшая баня из бруса своими руками
Вагонка натуральная 0,5 м3 Небольшая баня из бруса своими руками
Доска обрезная толщиной 25 мм 0,3 м3 Небольшая баня из бруса своими руками
Кирпич шамотный огнеупорный 500 шт. Небольшая баня из бруса своими руками
Ондулин 10 м2 Небольшая баня из бруса своими руками
Бетонные блоки стандартного размера 30 шт. Небольшая баня из бруса своими руками

Гвозди и саморезы различных размеров, металлические уголки для стропильной системы, строительная арматура, окна и двери. Окна и двери можно сделать самостоятельно (дешево, но долго, и довольно сложно) или купить уже готовые (быстро и в итоге обойдутся дешевле). Потребуется утеплитель, электрические кабели и арматура.

Небольшая баня из бруса своими руками

Гвозди, саморезы

Небольшая баня из бруса своими руками

Перфорированный крепеж

Небольшая баня из бруса своими руками

Арматура

Небольшая баня из бруса своими руками

Утеплители

Небольшая баня из бруса своими руками

Кабель для бани

Небольшая баня из бруса своими руками

Розетки и выключатели в баню IP 54

Все материалы мы специально давали с запасом. Во-первых, при каждом строительстве без непродуктивных отходов не обойтись. Во-вторых, пиломатериалы и метизы всегда пригодятся в хозяйстве. Есть возможность и желание – можете сделать подвод воды, сливы. Нет желания или возможностей – баня и так будет «функционировать», только воду придется носить в котел, установленный в печи (для горячей) и в бочку (для холодной) ведрами. Мы выбираем самый простой вариант – инженерными водопроводными системами не будем заниматься.

Небольшая баня из бруса своими руками

Небольшая баня из бруса 3х3 м

Этапы строительства бани

Для простоты понимания технологии разобьем весь процесс возведение сруба на несколько этапов:

  • фундамент;
  • сруб;
  • крыша;
  • полы;
  • оконные и дверные проемы;
  • электрическая проводка;
  • обшивка внешних и внутренних стен.
  • Фундамент

    Выбираем столбчатый бетонный.

    Шаг, №№ Описание
    Небольшая баня из бруса своими руками

    Разметка внешнего контура фундамента

    Небольшая баня из бруса своими руками

    Как разметить столбчатый фундамент

    Делаем на местности разметку. В плане размеры бани 3×3 метра, расстояние между столбиками 1,5 метров. Перегородка между помещениями не несущая, под ней фундамент делать не надо. По периметру вбейте колышки и натяните между ними веревки. По веревкам отметьте положение промежуточных столбиков.
    Шаг 2.
    Небольшая баня из бруса своими руками

    Ямка под столбчатое основание с песчаной подушкой

    Выкопайте ямки глубиной 50÷60 см, шириной приблизительно по 40 см, на дне сделайте песчаную подушку толщиной 15÷20 см.
    Шаг 3.
    Небольшая баня из бруса своими руками

    Заливка бетона

    Если земля глинистая – опалубки делать не надо, заливайте бетон прямо в ямки. Дайте бетону время для схватывания примерно две недели.
    Шаг 4.
    Небольшая баня из бруса своими руками

    Столбчатый фундамент под печь в двух вариантах

    Небольшая баня из бруса своими руками

    Фундамент под печь в баню

    Разметьте место расположения печи, по нашему проекту она будет располагаться между совмещенной парной с помывочной и комнатой отдыха — такое расположение позволит обогревать сразу два помещения. Под печь нужно делать фундамент поглубже, желательно на глубину промерзания грунта. Но если печь будет не очень сложной и массивной, то достаточно глубины 1 м, песчаную подушку делайте толщиной 25÷30 см.
    Если все равно боитесь, что зимой фундамент может «подорваться» – положите по периметру ямы пенопластовые плиты толщиной 2÷3 см. Они воспримут на себя усилия вспучивания, фундамент при любых климатических условиях будет оставаться неподвижным. Как класть печь – большая и интересная тема, для ее рассмотрения нужна отдельная статья.
    Шаг 4.
    Небольшая баня из бруса своими руками

    Кладка столбиков

    Мы рекомендуем не заливать их, а муровать из бетонных блоков размерами 20×30×60 мм. Вначале немного подровняйте бетон у основания, используйте для этого гидроуровень и цементно-песчаный раствор. Далее положите крайний столбик, при помощи цементно-песчаного раствора выровняйте по высоте и положите промежуточные столбики. Одновременно блоками «подтяните» фундамент под печь, он должен быть выше столбиков на высоту брусьев, балок пола и половых досок.

    Небольшая баня из бруса своими руками

    Столбчатый фундамент (с первым венцом)

    Обвязка и сруб

    Существует много различных вариантов соединения брусьев (см. фото), мы будем пользоваться самыми простыми: по углам в лапу, а торцевые соединения в полдерева без остатка.

    Небольшая баня из бруса своими руками

    Угловые соедиения

    Небольшая баня из бруса своими руками

    Торцевые соединения

    Шаг 1. Еще раз проверяем расстояние между столбиками, если есть проблемы – немного подравниваем.

    Небольшая баня из бруса своими руками

    Проверяем расстояние и подравниваем отклонения по горизонтали

    Небольшая баня из бруса своими руками

    Для удобства можно использовать натянутые между столбиками нити. Проверяем равность диагоналей и сторон

    Шаг 2. Очень желательно обработать первый венец (а лучше и два) антисептическими средствами. Укладываем их на два–три слоя рубероида. Размечаем на первом венце положение оконных и дверных проемов. Кладем первый ряд, по углам обязательно скрепляем нагелями, желательно поставить и промежуточные нагели.

    Небольшая баня из бруса своими руками

    На фото — гидроизолированные столбики и уложенный первый венец

    Небольшая баня из бруса своими руками

    Пример укладки первого венца из бруса на столбчатое основание

    Шаг 3. Положите балки нижнего перекрытия, расстояние между ними 1,2÷1,5 метра, соединение в полдерева без остатка. Очень внимательно отнеситесь к этому этапу, исправить допущенные ошибки будет очень сложно, а часто и невозможно. Придется разбирать и делать все с начала. Углы можно не запиливать, для небольшой баньки это необязательно, просто торцы бруса в этих местах располагайте в шахматном порядке.

    Небольшая баня из бруса своими руками

    Балки следует класть параллельно одна другой, проверяя горизонтальность укладки строительным уровнем

    Небольшая баня из бруса своими руками

    Лаги врезаны в первый венец

    Небольшая баня из бруса своими руками

    Пример крепления лаг

    Шаг 4. Для межвенцового утепления можно использовать современные ленточные утеплители или традиционную паклю. С лентой, конечно, работать проще и быстрее. Каждый венец нужно проверять по пространственному положению.

    Небольшая баня из бруса своими руками

    Межвенцовый утеплитель из шерсти

    Небольшая баня из бруса своими руками

    Межвенцовый утеплитель из джута

    Небольшая баня из бруса своими руками

    Схема укладки утеплителя

    Шаг 5. Через ряд устанавливаем деревянные или металлические нагели, расстояние между ними примерно метр. В углах оконных и дверных проемов нагели нужно ставить на удалении не более 20 см от края.

    Небольшая баня из бруса своими руками

    Нагель — фото

    Небольшая баня из бруса своими руками

    Схема расположения нагелей в брусе

    Очень важно – отверстие под нагель сверлите строго вертикально, нагель должен входить в него с зазором. В противном случае во время естественной усадки и усушки ряды бани могут провиснуть. Нагель должен держать 1÷2 ряда сруба.

    Шаг 6. Установите потолочные балки. Ставить их нужно, не доходя двух рядов до конца сруба. Примерная высота бани два метра, но если у вас получается чуть больше или чуть меньше – ничего нет страшного, это не критично. Потолочные балки запиливаются в полдерева без остатка, для нашей небольшой бани достаточно установить два потолочных бруса.

    Небольшая баня из бруса своими руками

    Схема установки потолочных балок

    Небольшая баня из бруса своими руками

    Монтаж балки при помощи перфорированных стальных кронштейнов

    Небольшая баня из бруса своими руками

    Вариант врубки балок перекрытия

    Шаг 7. Положите два верхних ряда бруса.

    Важно – их нужно фиксировать нагелями очень прочно, нагеля должны входить в отверстия с усилием. Делается это для того, чтобы стропильная система не «раздвигала» венцы ​– последний ряд будет выполнять функцию мауэрлата.

    Шаг 8. Настелите временный потолок, используйте для этого любые доски, схватывайте их лишь в нескольких местах, после выполнения работ по крыше они снимаются.

    Небольшая баня из бруса своими руками

    Временный потолок

    Видео — Баня из бруса

    Видео — Соединения бруса

    Главная задача при строительстве любого здания из бруса – как можно быстрее подвести его под крышу, все последующие работы можно выполнять не спеша. Таким путем пойдем и мы.

    Крыша

    Есть два варианта: двухскатная или односкатная наклонная. Для бани размером 3×3 можно использовать самый простой вариант – односкатную наклонную.

    Небольшая баня из бруса своими руками

    Односкатная крыша из ондулина

    Небольшая баня из бруса своими руками

    Стропильная система односкатной крыши для банного помещения

    Небольшая баня из бруса своими руками

    Устройство односкатных крыш

    Если вы остановились на этом варианте, то потолок нужно делать сразу. Для бани его нужно обязательно утеплить, выбрать можно минеральную вату (значительно дороже и сложнее) или пенопласт (обойдется дешевле и быстрее). Остановимся на простом варианте – пенопластовый утеплитель. Он не боится влаги, для него нет надобности применять различные паро- и гидробарьеры.

    Небольшая баня из бруса своими руками

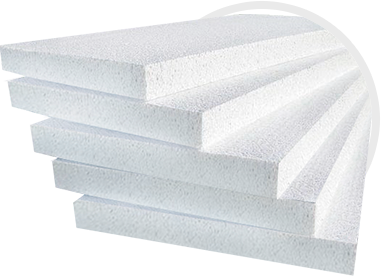

    Пенопластовый утеплитель

    Небольшая баня из бруса своими руками

    Характеристики пенопласта

    Устанавливать утепление нужно в несколько этапов:

  • прибейте к потолочным балкам снизу обрезные доски, толщины достаточно 20 мм;
  • уложите на них пенопластовые плиты. Кладите их как можно плотнее, не допускайте зазоров. Пенопласт отлично режется специальным столярным ножиком под линейку. В период разметки предусматривайте размеры 1÷1,5 см больше – пенопласт во время укладки сожмется, утепление станет герметичным;
  • настелите сверху на балки любые доски, это могут быть различные отрезки, горбыль и т. д. Главное требование к ним – выдерживать вес людей во время обустройства крыши. После завершения кровельных работ по крыше больше никто ходить не будет.
  • Небольшая баня из бруса своими руками

    Утепление потолка пенопластом

    Если крыша двухскатная, то сделайте временный потолок, а утепление можно произвести позже. Все подготовлено? Отлично, строим крышу.

    №№ Иллюстрация Описание и пояснения
    Шаг 1. Небольшая баня из бруса своими руками Проверьте положение по вертикали и размеры верхнего венца. Размеры в норме – отлично, есть существенные отклонения по горизонтали – не проблема, выровняем горизонтальность стропилами.
    Шаг 2. Небольшая баня из бруса своими руками Определите угол наклона ската. Рекомендуем угол наклона примерно 20°. Еще важный момент – в какую сторону будет стекать дождевая вода, учитывайте особенности площадки, месторасположения входных дверей и особенности уже стоящих строений.
    Шаг 3. Небольшая баня из бруса своими руками

    Сделайте упор для стропил на расчетной высоте. Делать его просто – установите вертикальные опоры из брусьев заданной высоты, положите на них горизонтальный брус. Расстояние между опорами приблизительно 1,5 метра. Конструкцию можно собирать без запилов, вполне достаточно использовать металлические уголки и саморезы. Для того чтобы упор выдерживал угловые усилия закрепите его при помощи угловых досок к балкам перекрытия.
    Шаг 4. Небольшая баня из бруса своими руками Отмерьте длину стропил с учетом вылета. Для нашего случая достаточно 3,2 метра. Для стропил используйте доски 50×100 мм, на баню 3×3 метра достаточно 6 штук.
    Шаг 5. Небольшая баня из бруса своими руками Установите крайние стропила, натяните между ними веревку и по ней кладите все остальные. Для фиксации к балкам надежнее сделать зарубки, не имеете желания или умения – пользуйтесь металлическими уголками.
    Шаг 6. Небольшая баня из бруса своими руками

    Ондулин

    В качестве кровельного покрытия мы выбрали ондулин – один из самых дешевых и довольно качественных материалов. Использовать различные разрекламированные гидробарьеры не стоит. Во-первых, если вы правильно положите кровельный материал – протечек не будет. Во-вторых, если они будут, то никакие барьеры не помогут: они под тяжестью воды провиснут и со временем порвутся.
    Шаг 7. Небольшая баня из бруса своими руками Обрешетка. Ондулин во многом похож на обыкновенный асбестовый шифер, отличие – меньше физические характеристики по восприятию вертикальных усилий. Это значит, что обрешетку следует класть чаще, каждый лист ондулина должен опираться на четыре рейки. Расстояние между рейками 35÷40 см. Можно вместо реек использовать узкие необрезные доски, по стоимости они почти не отличаются, зато во время прибивания ондулина меньше вероятность, что гвоздь «уйдет в никуда».
    Шаг 8. Небольшая баня из бруса своими руками

    Крепление ондулина

    Внимательно выровняйте первый ряд, не спешите сразу прибывать листы, новичкам желательно выложить весь ряд и проверить его положение, а только потом брать в руки молоток и гвозди. Ондулин можно крепить обыкновенными шиферными гвоздями, фиксация выполняется в верхнюю волну. Чем ниже угол уклона, тем больше должно быть перекрытие листов. В нашем случае листы должны перекрываться примерно на десять сантиметров. Будьте внимательны, не переусердствуйте с усилием забивания, не повредите волну. Есть желание – устанавливайте систему водоотвода.
    Шаг 9. Небольшая баня из бруса своими руками Забейте досками пространства между стропилами и стеной бани со стороны возвышения ската, установите ветровые доски.

    Все, срочные работы сделаны, сруб можно оставлять на зиму. За это время баня даст усадку, относительная влажность стабилизируется до естественных значений. Если есть желание быстрее мыться в собственной бане – продолжайте строительные работы.

    Настилка полов

    Небольшая баня из бруса своими руками

    Настилка полов

    Для небольшой бани лаги устанавливать необязательно. Расстояние между балками полового перекрытия в пределах одного метра, возьмите доски тридцатку, они не будут прогибаться.

    Важное замечание – не прижимайте с большим усилием половые доски, во время намокания они могут вспучиться.

    Крайне желательно сделать небольшой клон пола в сторону стеллажа парилки для стока воды. Можно в этом месте установить решетку, а можно оставить и так – вода все равно найдет щели и уйдет. Никаких специальных отводов воды не стоит. Во-первых, столбчатые фундаменты позволят воде без проблем впитаться в землю. Во-вторых, небольшая банька означает небольшой расход воды. Для наклона пола следует положить на балки перекрытия деревянные подкладки, наклон пола делайте небольшим, устроит 2÷3°.

    Видео — Как сделать пол с утеплением в бане

    Электропроводка

    Главное требование – строго выполняйте положения ПУЭ (Правила установки электрооборудования). Дадим несколько практических советов.

    1. Подсчитайте общую мощность потребителей, сделайте запас по мощности на 2÷3 кВт. Это позволит без проблем в любой момент безопасно использовать новое электрическое оборудование, о котором вы первоначально не «догадывались».
    2. Кабели классифицируются по площади сечения токопроводящих жил, к примеру, 0,5 мм2 сечения медного кабеля выдерживает ≈ 2,5 кВт мощности при однофазном напряжении. Имейте в виду, что все «турецко-китайские» кабели имеют очень низкое качество. Если на маркировке указана площадь сечения 1 мм2, то на различных участках по длине она может уменьшаться до 0,75 мм2. Для гарантии вам нужно во время покупки таких кабелей приобретать их с большим сечением, чем расчетное.
    3. Не ленитесь делать заземление, условия эксплуатации электрической проводки в бане очень сложные. Заземление сделать не тяжело – вбейте в землю металлический пруток на глубину не менее метра, приварите к нему болтик, к болтику присоедините провод заземления. Конечно, для проводки нужно покупать трехжильные кабели.

      Небольшая баня из бруса своими руками

      Защитное заземление

    4. Защитите кабели металлическим кожухом, используйте для этих целей трубки или гофрированные шланги. Такая защита исключит риски повреждения электрических кабелей грызунами, а они в бане с большой вероятностью появятся уже в первую зиму.

      Небольшая баня из бруса своими руками

      Проводка в бане

    5. Перед началом выполнения работ нарисуйте предварительную схему с указанием потребителей тока, розеток и выключателей.
    6. Сделайте разметку на стене, просверлите нужные отверстия и монтируйте силовые линии.

    Видео — Электромонтаж бани

    Видео — Освещение в бане

    Оконные и дверные проемы

    Небольшая баня из бруса своими руками

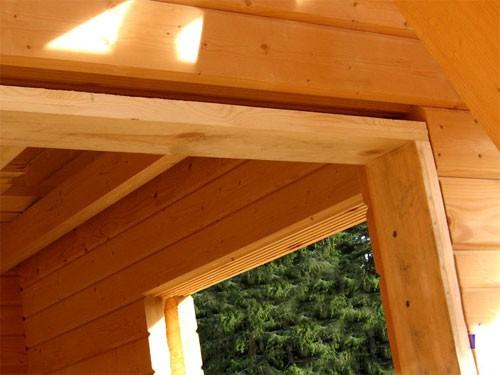

    Оконные и дверные проемы

    Самостоятельно сделать окна и двери сложно, нужно не только иметь опыт, но и специальное оборудование и станки. Намного удобнее покупать готовые изделия, в том числе и металлопластиковые. Для их установки нужно выполнить несколько последовательных операций.

    Шаг 1. Следует выровнять по размерам существующие проемы, во время кладки сруба никто каждый брус не подрезал. Отметьте на стене линейные размеры проемов и бензиновой или электрической пилой отрежьте выступающие за пределы габаритов концы брусьев.

    Шаг 2. Из досок 50×150 мм изготовьте коробки для окон и дверей. Собирать в шип их не нужно, достаточно вбить по торцам обыкновенные гвозди. Очень важно – оставьте расстояние в 3÷4 сантиметра между верхним брусом и коробкой на усадку сруба. Больше не надо, баня имеет малую высоту.

    Шаг 3. Вставьте подготовленные коробки в проемы и гвоздями или саморезами зафиксируйте их. Щель вверху коробки утеплите, можно использовать паклю или монтажную пену.

    Видео — Особенности подготовки проемов в доме из бруса перед монтажом окон/дверей

    Видео — Обсада, окосячка оконных проемов в деревянном доме

    Окна и двери вставляются обыкновенным методом. Теперь можно приступать к обшивке внутренних и внешних стен.

    Обшивка стен

    Небольшая баня из бруса своими руками

    Обшивка стен

    Начнем с внутренних. Для парилки и моечной нужно применять только натуральную вагонку, для комнаты отдыха можно использовать любые другие материалы, от фанеры или ОСП и до пластиковой вагонки. Технологию обшивки рассмотрим на примере вагонки, со всеми остальными материалами работать проще.

    Подготовка несущего каркаса и монтаж вагонки

    Небольшая баня из бруса своими руками

    Каркас

    Небольшая баня из бруса своими руками

    Каркас для монтажа вагонки

    Это важная операция, требует большой внимательности. Для каркаса используйте рейки 20×50 мм, сделайте предварительную разметку. Стена должна быть ровной, все большие выпуклости нужно устранить.

    Шаг 1. Прибейте по углам крайние рейки под уровень, натяните между ними веревку и по ней устанавливайте остальные рейки, расстояние между ними 40÷50 см.

    Шаг 2. Проверьте расстояние между полом и потолком по углам бани. Если есть разница – устраните ее при помощи первого и последнего рядов вагонки. Оставляйте небольшие щели (1÷2 см) между вагонкой, полом и потолком. Щели закроются плинтусами. Потолочные плинтусы (багеты) прибивайте к вагонке, а не к потолку, в противном случае во время колебаний размеров стен возможна деформация обшивки.

    Шаг 3. Для фиксации вагонки используйте гвозди длиной 1,5÷2 см, вбивать их нужно в паз вагонки.

    Небольшая баня из бруса своими руками

    Крепление вагонки

    Небольшая баня из бруса своими руками

    Крепление вагонки гвоздями

    Небольшая баня из бруса своими руками

    Крепление вагонки кляймером

    Для внешней обшивки можно использовать любые материалы, этапы выполнения работ обычные. Если баня небольшая и дешевая – выбирайте недорогие материалы. Современные строительные технологии позволяют их делать красивыми и с неплохим качеством. Окна и двери отделываются наличниками.

    Небольшая баня из бруса своими руками

    Обшивка вагонкой внутри бани

    Небольшая баня из бруса своими руками

    Обшитая вагонкой парная

    Направление отделки Иллюстрация Основные сведения
    Вертикальное Небольшая баня из бруса своими руками

    Вертикальное крепление вагонки

    Вертикальное крепление панелей имеет большой недостаток – по длине доски прогреваются неравномерно, что негативным образом отражается на сроке их службы.
    Вертикальная обшивка оптимально подходит для парных, эксплуатируемых преимущественно в условиях высокой температуры и низкой влажности воздуха, т.е. в режиме сауны.
    Для обеспечения более эффективной циркуляции воздуха в пространстве между утеплителем и вагонкой, в обшивке обычно просверливается несколько отверстий.
    Горизонтальное Небольшая баня из бруса своими руками

    Горизонтальное

    В случае горизонтального расположения, температурные деформации материала изготовления вагонки будут гораздо менее заметными.
    Горизонтально ориентированная отделка позволяет визуально расширить небольшую парную.
    При горизонтальном креплении панелей за ними будет обеспечена более эффективная циркуляция воздуха – в такой ситуации обшивка будет крепиться к вертикально ориентированному каркасу, в результате чего зазор также будет вертикальным. Помимо этого, при такой ориентации каркаса грызунам будет гораздо сложнее попасть в пространство за обшивкой.
    Горизонтальная вагонка крепится заметно быстрее и проще, нежели вертикальная.
    Важно! Если вы решили ориентировать панели отделки горизонтально, контролируйте, чтобы паз «смотрел» вниз.

    Видео — Баня из бруса своими руками
