Как правильно собрать электрический щиток
Массовое строительство жилищного фонда и проводимая реконструкция старых зданий наталкивают владельцев квартир на необходимость самостоятельно разобраться в технологиях выполнения электротехнических работ в своих помещениях. Это позволяет создать индивидуальную электрическую систему, отвечающую конкретным запросам хозяина, а не использовать типовую схему, разработанную для среднего потребителя.
Как выбрать место расположения электрощитка
Чтобы правильно собрать электрический щиток во вновь строящейся квартире, необходимо до начала работ составить проект, в котором подробно предусмотреть реализацию своих потребностей внутри каждого помещения, продумать расположение светильников и выключателей к ним, количество розеток для переносных и стационарных электроприборов.
Одновременно с электрическими проводами часто приходится прокладывать трубопроводы водоснабжения, отопления, телефонные линии, антенные кабели, компьютерную сеть, домофон, сигнализацию и другие слаботочные цепи. Оптимизация маршрутов всех этих систем как раз и входит в разработку проекта.
Электрический щиток — это место, где приходящий от энергоснабжающей организации кабель подключается к электросчетчику для дальнейшего распределения электричества по потребителям квартиры через коммутационные автоматы.
Задача проекта сводится к определению наиболее подходящего места расположения вводного электрического щитка. В последнее время его принято устанавливать не на лестничной площадке, как делали в прошлом веке, а внутри квартиры. Это избавляет от доступа посторонних лиц к оборудованию и создает определенные удобства.

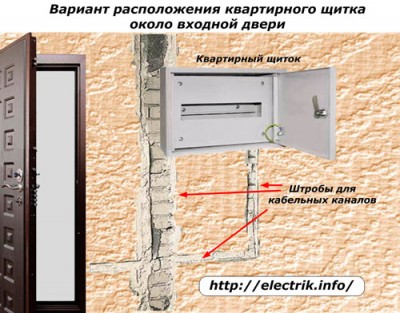

Обычно место расположения щитка выбирают в коридоре около входной двери на высоте уровня лица потому, что так удобно жильцам снимать показания счетчика и отключать лишние потребители при выходе из квартиры. А при выполнении монтажа сокращается длина питающего кабеля.
Владельцам коттеджа и частного дома при выборе места расположения щитка следует учесть безопасную организацию вводного устройства в здание, конструкцию ответвления от воздушной ЛЭП или кабельной линии, согласовать их устройство с энергоснабжающей организацией.
Как выбрать конструкцию электрощитка
В жилых зданиях используется два вида электропроводки:
-
наружная, проложенная по поверхности стен;
-
внутренняя, спрятанная в штробах и полостях.
Под них выпускаются электрощитки, которые можно просто прикрепить к внешней стороне стены или вмонтировать внутрь ее, сделав соответствующее углубление.
Материал короба щитка предназначен для длительного срока эксплуатации. Им может быть:
-
металл;
-
прочная пластмасса.
Внешняя и внутренняя декоративная отделка, выполненная различными оттенками цвета, позволяет сделать качественный выбор под дизайн любого помещения.
Внутри щитка расположены ответственные аппараты. Доступ к ним посторонним людям и детям должен быть ограничен закрытием дверцы на замок, ключ от которого необходимо хранить в отдельном месте. Для наблюдения за показаниями счетчика достаточно иметь окошко на дверце.
Практическое большинство современных щитков выпускается для удобного и надежного размещения электрических аппаратов на Din-рейке. Такие конструкции и следует использовать. Они значительно экономят место и позволяют легко демонтировать неисправное устройство.

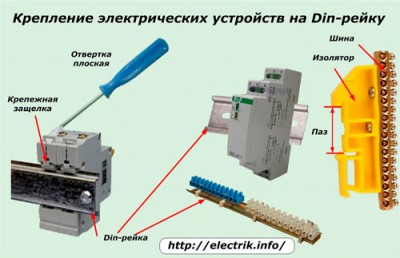

Для закрепления автомата достаточно приставить его задним пазом к рейке, оттянуть отверткой крепежную защелку, немного надавить на корпус и отпустить фиксатор. Снятие производится в обратном порядке.
На Din-рейку можно крепить клеммники и шинные сборки различными способами.
С точки зрения электрика выбирать электрический щиток необходимо по габаритам для размещения внутри всех требуемых коммутационных аппаратов, защитных устройств, приборов учета и контроля. Поэтому до посещения магазина важно закончить создание проекта электропроводки и определиться со всеми электроприборами, которые должны быть размещены внутри.
К тому же практика показала, что современные люди постоянно приобретают разнообразное электрическое оборудование, а для него необходимо создавать дополнительные линии питания. Иногда хозяевам приходилось даже доставлять второй электрощиток рядом с основным. Поэтому при выборе конструкции всегда рекомендуется создавать запас внутреннего пространства.

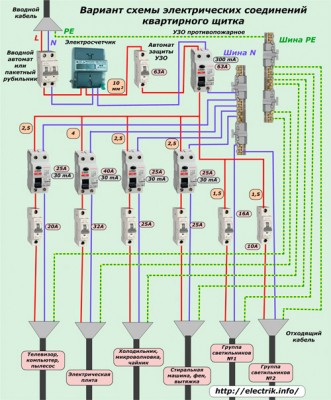

Примерная схема подбора и подключения коммутационных аппаратов и защит для размещения внутри корпуса щитка показана на рисунке. Состав комплектующих элементов в каждом отдельном случае может значительно отличаться.
Здесь показано, что напряжение от подъездного щита подведено силовым кабелем с тремя жилами:
1. L — фаза сети;
2. N — рабочий ноль;
3. РЕ — защитный проводник.
Для наглядности каждая из них выделена своим цветом: красным, синим и желто-зеленым, которые применяются на практике для обозначения проводов.
Провода фазы и нуля подключают на вводной автомат или пакетный переключатель (рубильник), а защитный РЕ-проводник сразу направляют на свою шину. С нее он разводится по всем потребителям жилами отходящих кабелей.
С вводного автомата напряжение подводится на счетчик и после него — дальше в схему. На картинке показано, что для этой цепочки применены медные провода сечением 10 мм кв, которые будут воспринимать максимальную нагрузку всех подключенных приборов. Следует учитывать, что доступ к клеммнику счетчика и контактам вводного автомата после окончания монтажа будет пломбироваться представителем энергонадзора.
После электросчетчика устанавливается противопожарное УЗО с уставкой на утечку 300 мА и номинальный ток работы электросхемы. Поскольку устройство защитного отключения может сгореть от токов коротких замыканий, то его защищают автоматическим выключателем, соответствующего номинала.
На приведенной схеме этот выключатель дублирует вводной автомат, поэтому его здесь можно не ставить. Но он потребуется, если используется рубильник или переключатель.
Рабочий ноль после выхода с противопожарного УЗО подключается на свою шину, а с нее разводится по потребителям. Когда на линиях устанавливаются УЗО или дифференциальные автоматы, то нулевой провод пропускают через них.
В качестве примера показано, что все электропотребители квартиры разбиты проектом на шесть линий. Здесь важно соблюсти принцип не только территориального их объединения, но и распределения по мощности нагрузки. Так, электрическая плита подключается отдельной линией с жилами 4мм кв, и автоматическим выключателем на 32 ампера.
Телевизор, компьютер, розетку для переносных электроприборов можно объединить в одну цепочку, выполнить жилами 2,5 мм кв и запитать от автомата на 20 ампер. Таким же способом поступают с остальными потребителями.
Во всех электрических устройствах, к корпусам которых возможно прикосновение человека, устанавливают УЗО или дифференциальные автоматы. На схеме показано, что от них в целях экономии отказались в осветительных цепочках.
Каждое УЗО контролирует определенный участок цепи. В него можно включать несколько потребителей. Это сэкономит место в щитке и деньги. Но когда произойдет срабатывание УЗО, то потребуется искать его причину — место нарушения изоляции.
Чем больше приборов подключено в цепочку, тем сложнее выявлять место возникновения неисправности. Вполне вероятны ситуации, когда токи утечек через каждый прибор не представляют опасности, а их суммарная величина превышает выставленную уставку.
Также в приведенном примере отсутствует реле контроля напряжения, которое предназначено для защиты электрооборудования от случаев возрастания напряжения в электропроводке 0,4 кВ при отгораниях или обрывах нулевого проводника. Автоматическое снятие электропитания со схемы при возникновении такого аварийного режима посредством РКН спасает бытовые приборы и обеспечивает спокойствие хозяев.
Реле контроля напряжения устанавливается сразу после электрического счетчика до противопожарного УЗО.
Очень важно правильно подключить УЗО в электрическом щитке: Правильная схема подключения УЗО
Как выполнить внутренний монтаж
Больное место большинства не профессионально собранных схем — это сплошной клубок перемешанных проводов, в котором сложно разбираться даже хорошим специалистам. Внутренний монтаж необходимо продумывать заранее.
Для этого вводной кабель желательно завести со своей стороны сверху или сбоку, а отходящие — с противоположной. Этот прием также позволяет экономить кабельную длину.
При монтаже желательно придерживаться цветовой маркировки жил, приведенной в качестве примера для вводного кабеля. Когда это невозможно выполнить, то окончания жил подписывают не выцветающим маркером или черными чернилами на основе дихлорэтана.
Шины для рабочего и защитного нуля располагают сбоку, обеспечивая свободный доступ к ним. Использование специальных конструкций клеммников для шин в корпусе облегчает монтаж, делает его более понятным.
Когда вместо УЗО с автоматическим выключателем применяется дифференциальный автомат, то рабочий ноль после него выводится непосредственно в кабель нагрузки, а не на сборную шину. Иначе алгоритм работы дифавтомата будет изменен, схема станет работать неправильно.
Конструктивное выполнение защитных автоматов требует установки их в вертикальное положение с вводными контактами сверху. При другом размещении они работают, но их ресурс сокращается. Только известные бренды компаний, таких как Siemens либо Legrand позволяют произвольно ориентировать дорогие модели своей продукции.
Подключение входящих проводов к автоматам выполняют на верхние контакты, а отходящих цепей — на нижние. Так принято по этикету электриков: облегчается поиск возникающих неисправностей внутри схемы.
Кроме того, у конструкций большинства автоматов неподвижные контакты расположены сверху. Около них размещены дугогасительные устройства и подвижная контактная часть. Прохождение тока снизу вверх может вызвать потери электроэнергии.
В любом случае главным принципом монтажа должно быть полное однообразие способов соединения проводников на всех элементах внутри корпуса щитка.
На одну клемму допускается подключение только двух жил. Большее количество может со временем ослабить электрический контакт, поэтому оно запрещено правилами.

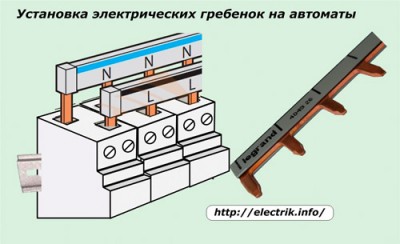

Для соединения автоматов между собой многие электрики изготавливают перемычки. Эстетичный вид и надежное подключение обеспечивают электрические гребенки, которые выпускают производители автоматических выключателей. Они ускоряют монтаж, экономят место для проводов.
Все работы внутри щитка выполняется по утвержденной схеме электрических подключений, экземпляр которой необходимо иметь всегда под рукой. Часто ее бывает удобно наклеить на дверцу с внутренней стороны. При этом все монтажные соединения схемы переносят маркировкой на действующее оборудование.
Каждый элемент работающей схемы должен быть подписан так, чтобы было ясно его назначение даже при беглом взгляде. Для этого можно набрать текст на компьютере и распечатать на принтере небольшие пояснительные надписи.
Когда места для подобных ярлыков нет, то на все оборудование наносят яркое цифровое обозначение, а на дверцу приклеивают поясняющую таблицу с подробной расшифровкой необходимой информации. Такой листок удобно хранить около электрического щитка.
Подробная документация, четкая маркировка и понятный монтаж повышают надежность эксплуатации электрооборудования, придают электрощитку эстетичный вид, обеспечивают быстрое устранение возникающих неисправностей.
После окончания монтажных работ обязательно проводится осмотр всего установленного оборудования, прожимаются места электрических соединений и крепления элементов, выполняется правильность монтажа и замеряется сопротивление изоляции полностью собранных цепочек. Только после этого допускается пробное включение под нагрузку и опробование в работе.
В процессе эксплуатации необходимо выполнять периодические профилактические осмотры и проверку состояния резьбовых соединений в клеммах. Это станет гарантией надежной работы в течение длительного времени.
Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Электричество в доме, Полезная информация по электромонтажу
