Буронабивной фундамент с ростверком
Рубрика: Фундамент
Желание иметь свой дом на природе, у кромки воды или на живописном склоне толкает людей на поиски подходящего участка. Бывает, что выбранное место для застройки, имеет определенные особенности, не позволяющие осуществлять строительство обычным способом.
- Преимущества буронабивного фундамента
- Строительство буронабивного фундамента с ростверком своими руками
- Изготовление ростверка
- Рекомендуем видео по этапам работ
К таким ограничениям можно отнести болотистые места, берега водоемов, сыпучие и плывучие грунты, сложные ландшафты с уклонами и возвышенностями. Буронабивной фундамент с ростверком позволяет быстро, надежно и менее затратно, по сравнению с традиционными способами, решить вопрос строительства дома, практически в любом месте.
Оглавление:
Преимущества буронабивного фундамента
Принцип постройки заключается в использовании разновидности метода забивания свай. В этом случае, буронабивные сваи равномерно распределяют нагрузку от сооружения на грунт. Они могут изготавливаться с помощью труб из разного материала – стали, асбестоцемента, даже картона.
Этот метод разрабатывался для применения в строительстве домов на слабых грунтах, а также в местах, с расположением сооружений на некотором возвышении над землей. Он незаменим, если нужно иметь дом на воде, склоне горы, участке с неровным рельефом или сложными грунтами. Ограничениями для этого метода являются каменные, скальные грунты и песок.
Легкость монтажа позволяет застройщику своими руками изготовить простой и надежный фундамент, дающий возможность построить как собственную баню, небольшой дачный домик, так и двухэтажный жилой коттедж.
Универсальность и широкие возможности использования фундамента на буронабивных сваях, обусловлены его положительными качествами:
- Возможность применения на разных рельефах и видах грунтов, склонных к перемещению по горизонтали или вертикали.
- Быстрота возведения, дающая возможность получить готовый фундамент, в зависимости от размера, за 3 – 7 дней.
- Низкая стоимость, позволяющая сократить расходы, в сравнении с обычным ленточным фундаментом, до двух – трех раз, например, средняя цена одной сваи сечением 30×30 см вместе с установкой составляет около 1200 рублей за один погонный метр.
- Высокое качество и надежность конструкции, гарантирующее долговечность использования – около 100 лет.
- Возможность проведения строительных работ в разные периоды года, в том числе, и зимой.
К содержанию ↑
Строительство буронабивного фундамента с ростверком своими руками
Для постройки здания необходимо провести ряд исследований участка и расчетных операций, чтобы получить:
- Геологическое заключение о составе имеющихся на участке грунтов.
- Определение максимальной глубины промерзания почвы, необходимое для расчета длины труб, в связи с тем, что они должны закладываться на 20 – 30 см ниже этого уровня, чтобы исключить их выталкивание во время зимних морозов.
- Предполагаемый вес дома с учетом дополнительной снеговой нагрузки.
Работы на участке, необходимые для возведения фундамента на буронабивных сваях с ростверком, делятся на несколько этапов:

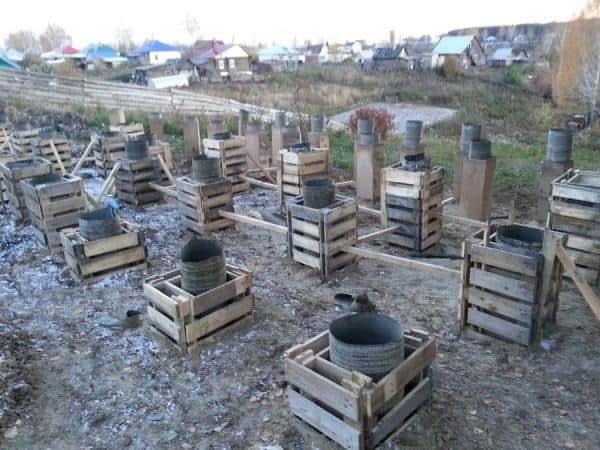

- Разметка участка, проводимая для окончательного определения количества и расположения свай. Как правило, используются асбоцементные или стальные трубы, длиной 2 метра и диаметром 150 – 250 мм. Расчетный вес нагрузки на одну сваю составляет около 1600 кг. Для строительства обычного дома среднего размера используется от 30 до 50 свай.
- Процесс возведения фундамента с помощью свай основан на работах по пробиванию скважин. В устойчивых грунтах можно обходиться без труб, а в качестве гидроизоляции – использовать двойной слой рубероида, который опускается в приготовленные пробуренные отверстия. Поверхность металлических труб необходимо обработать специальным антикоррозионным покрытием, при опускании защитить их слоем гидроизоляции. Обычно, для этого используют два слоя рубероида.
- В скважину необходимо опустить подготовленную арматуру, следя, чтобы она не касалась земли, не доставала до нее несколько сантиметров. Это важно, чтобы защитить металл от воздействия влаги и препятствовать коррозии. Верхний край конструкции должен выступать над сваями, чтобы обеспечить дальнейшую увязку с арматурой ростверка.
- Следующим этапом является бетонирование свай. Для этого в трубы частями заливается бетон с последующей утрамбовкой его при помощи специального бура, создающего вибрацию. Если участок имеет сыпучие грунты, то перед бетонированием следует засыпать в скважину смесь песка и гравия в равных пропорциях.
- Более подробную инструкцию по изготовлению свай читайте в статье Буронабивные сваи своими руками. А здесь мы предлагаем вам посмотреть небольшое видео, где поэтапно изображен процесс сборки и заливки конструкции свай: Столбчатый фундамент- легко!
- Выступающие части свай нужно обрезать в одной плоскости и соединить между собой с помощью ростверка, который объединит их в единую конструкцию и даст возможность равномерно распределить всю нагрузку между сваями и по периметру.
К содержанию ↑
Изготовление ростверка
Ростверк – это верхняя часть фундамента, объединяющая оголовки свай и распределяющая нагрузку на них. Он необходим в качестве опорной конструкции для составляющих дома и может быть изготовлен из дерева, металла или, чаще всего, бетона с армирующим каркасом.
Чтобы определить, как сделать ростверк, в зависимости от видов грунта, следует учесть:
- Висячий ростверк, часто используется для вспучивающихся грунтов, имеет подвешенный над землей вид с промежутком около 10 мм и более; его изготовление смотрите на видео ниже:
- Заглубленный ростверк – применяется для строительства кирпичных, монолитных, деревянных домов, имеющих толщину стен около 30 см.

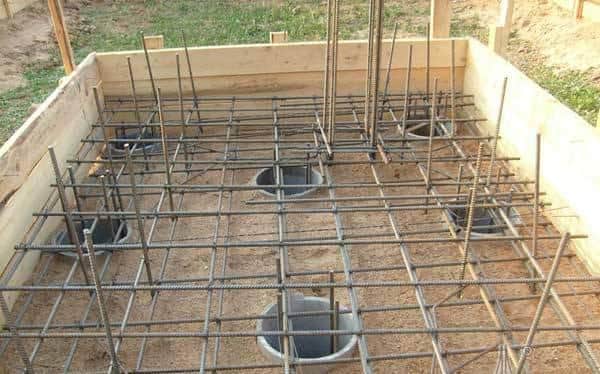

- Монолитный ростверк – представляет собой жесткую конструкцию, отличающуюся повышенной прочностью и надежностью, фундамент на буронабивных сваях с монолитным ростверком подходит для строительства дома своими руками, обеспечивает сочетание доступного простого метода с улучшенным качеством сооружения.
Для изготовления ростверка необходимо выкопать траншеи в месте нахождения будущего фундамента и установить в них опалубку. Следует произвести армирование всего периметра ростверка с увязкой краев арматуры, оставленных в сваях (см. Как правильно вязать арматуру для фундамента). Последующее заливание бетоном производится аналогично изготовлению ленты фундамента.
К содержанию ↑
Рекомендуем видео по этапам работ
ФУНДАМЕНТ СВАЙНЫЙ С РОСТВЕРКОМ И ПЛИТА ПО ГРУНТУ.
Для правильного устройства ростверка рекомендуется соблюдать размеры по высоте – не менее 30 см, а по ширине – примерно на 10 см шире толщины стен. Выбирая вид фундамента при строительстве дома, следует помнить, что существующая разновидность с использованием буронабивных свай, поможет уменьшить расходы, облегчить проведение работ, значительно сократить сроки выполнения отдельных операций, а, следовательно, ускорит постройку всего дома. При этом будут соблюдены условия надежности, прочности и долговечности сооружения.
